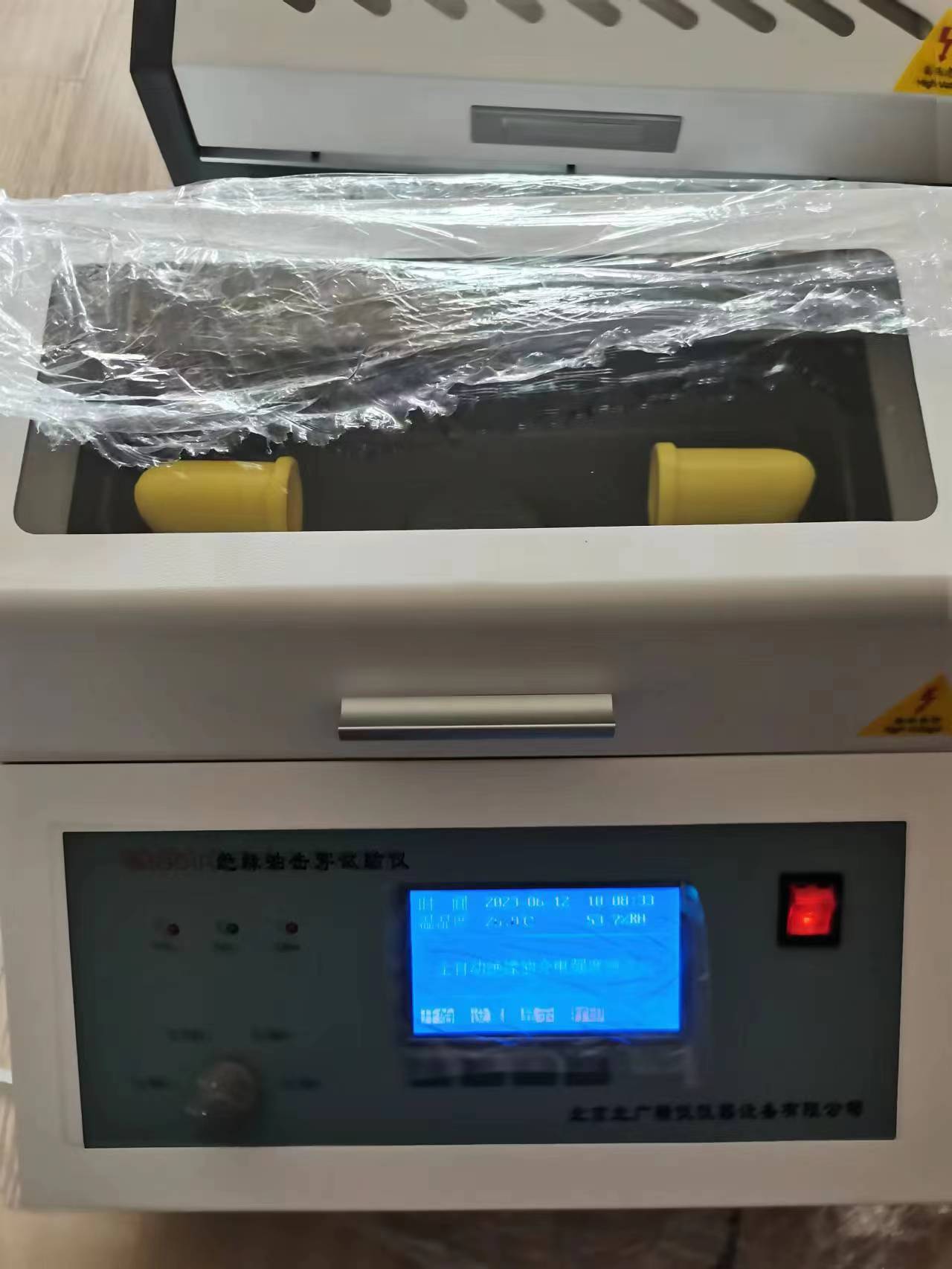

變壓器油電壓擊穿試驗儀全自動絕緣油介電強度測試儀(三杯)是我公司全體科研技術人員，依據GJ標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。
全自動決緣油介電強度測試儀操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。
儀器特點
本公司生產的三杯全自動決緣油介電強度測試儀LCD顯示屏可以實現試驗過程和結果顯示,采用大容量單片機控制，工作穩定可靠；
儀器設有溫濕度及時鐘顯示功能，并設有接地報警功能以提示客戶注意；
儀器內設寬范圍看門狗電路杜決了死機現象；
多種操作選擇，儀器程序設有GB1986、GB2002兩種GJ標準方法和自定義操作，能適應不同用戶的多種選擇；
儀器油杯采用特種玻璃一次澆鑄成型，杜決了漏油等干擾現象的發生；
儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；
全自動決緣油介電強度測試儀(三杯)內部具有過流、過壓、短路等保護等功能，并具有極強的抗干擾能力，電磁兼容性好；
變壓器油電壓擊穿試驗儀技術指標
升壓器容量 1.5 kVA
升壓速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選
輸出電壓 0～100 kV（可選）
電壓精度 ±（2%讀數+2字）
電源畸變率 ＜1%
電極間隙 標準2.5 mm
試驗次數 6 次（1-6次可選）
靜放時間 5 min (1-9 min可選)
外形尺寸 730 mm×410 mm×390 mm
儀器重量 38 kg
使用條件
環境溫度 0～40℃
相對濕度 ≤85%
工作電源 AC 220V（1 ± 10%）
電源頻率 50 Hz (1 ± 10%)
功率消耗 ＜200 W
變壓器油電壓擊穿試驗儀
以下是絕緣油介電強度測試儀的校準步驟及注意事項，綜合國家標準與主流校準方法整理：
一、?校準前準備?
?環境條件?
溫度控制在(20±5)℃，濕度≤80%，無電磁干擾及振動。
儀器需可靠接地，高壓艙門聯鎖功能正常。
?標準器具?
高精度標準分壓器（精度高于被校儀器）及配套電壓表。
標準電阻（模擬測試電流）或已知介電強度的參考油樣。
?設備檢查?
電極表面清潔無劃痕，油杯無殘留油污（需用石油醚+無水乙醇清洗）。
電極間距校準至2.5mm±0.1mm，確保平行度。
二、?校準步驟?
?電壓校準?
?單端測量法?：將標準分壓器并聯至高壓輸出端，記錄儀器顯示值與標準分壓器實測值，誤差應≤±2%。
?雙路輸出測量法?：兩路高壓表分別連接電極，讀數之和為實際輸出電壓。
?升壓速率驗證?
使用秒表或示波器監測升壓時間，標準速率為2kV/s（球形電極）或3kV/s（平板電極）。
?功能驗證?
用標準油樣測試，對比擊穿電壓結果與標稱值，偏差需符合GB/T 507或IEC 60156要求。
三、?校準后處理?
?數據記錄?
保存校準數據（如10kV、20kV等關鍵點誤差），生成校準報告。
?調整與確認?
若誤差超限，按說明書調整儀器內部電位器或軟件參數。
四、?周期與規范?
?校準周期?：每年至少1次，或更換傳感器/經歷極端環境后。
?依據標準?：JJF(新)33-2019等地方性校準規范。
一、國際標準
?IEC 60156?
國際電工委員會標準，規定絕緣液體工頻擊穿電壓的測定方法，采用直徑12.5mm球形電極，升壓速率2kV/s，要求峰值因數在√2±5%范圍內。
?ASTM D877?
美國材料與試驗協會標準，適用于平板電極測試絕緣油介電強度，電極間隙2.5mm，升壓速率3kV/s。
二、國家標準
?GB/T 507-2002?
中國國家標準，等效采用IEC 60156，規定使用球形或球蓋形電極，升壓速率2kV/s，需連續測試6次并剔除首次數據后取平均值。
?GB/T 7595-2017?
《運行中變壓器油質量》，要求新油介電強度≥35kV/2.5mm，運行中油≥30kV/2.5mm。
三、行業標準
?DL/T 429.9-1991?
電力行業標準，適用于220kV以下設備用油檢測，采用平板電極（直徑25mm），升壓速率3kV/s，短路電流需≥20mA。
?DL/T 596?
規定10kV設備運行中絕緣油介電強度≥25kV。
四、關鍵參數與測試要求
?電極類型?：球形（IEC/GB）或平板（ASTM/DL）。
?升壓速率?：2kV/s（球形電極）或3kV/s（平板電極）。
?環境控制?：溫度15-35℃，濕度≤75%，油樣需靜置消泡并過濾。
?設備要求?：電壓波形近似正弦波，峰值因數誤差±5%，短路電流≥20mA。
