FAS-2C型氣壓高度計使用說明

一、產品特點

?數字式輸出、精度高

?適應溫度范圍寬、互換性強、年穩定性好

?體積小、功耗低

?抗潮濕、抗沖擊、抗震動性能好

二、產品描述

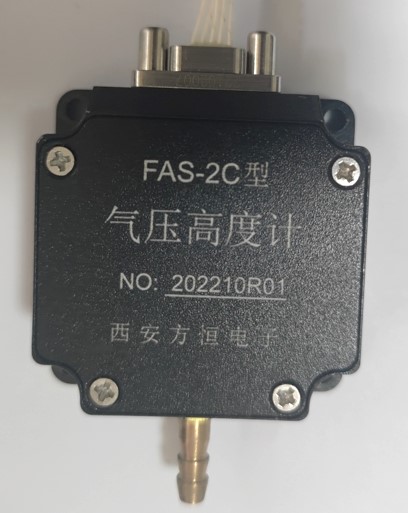

FAS-2C氣壓高度傳感器氣壓高度表氣壓高度計是我公司自行研制生產、用于測量海拔高度的氣壓高度計。選用高精度壓力傳感器，采用高性能MCU對檢測數據進行分析、處理、計算，并在全工作溫度范圍（-50℃～+85℃）對檢測信號進行溫度補償，終得到的高度信號經過RS422/RS232（可選）接口輸出。

三、應用

1、汽車高度測量儀

2、慣性導航系統

3、海拔高度測量儀器

四、技術指標

高度量程 －1000m ～＋20000m

測試高度及誤差范圍高度誤差 常規 ±10m

電 源電壓 9～30直流

電流(mA) 28V時20mA

接口方式R S422/RS232（可選）

工 作環 境

工作溫度(℃) -50℃～+85℃

儲存溫度(℃) -55℃～+100℃

重量 ＜150

體積(mm3) 小于42×42×18

五、插座定義（RS422接口）

產品端采用J30J-9ZKP型插座，配套插頭型號為J30J-9TJL。插座針腳信號定義如下：

針腳序號

信號定義

備注

PIN1、PIN6

電源輸入正端

電源輸入端，DC9-30v

PIN2、PIN7

電源地端

PIN3

RS422_TX＋

RS422接口輸出端。選用隔離式RS422收發器模塊，RS422_GND與電源地隔離。

PIN4

RS422_TX－

PIN5

RS422_GND

PIN8—PIN9

懸空未用
