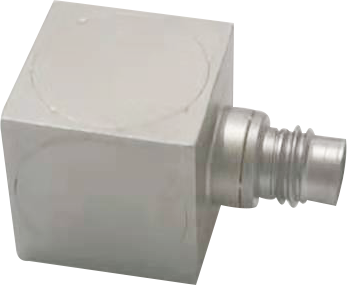

FT1001LS壓電式三軸加速度傳感器-IEPE高頻高靈敏度

壓電式傳感器是利用彈簧質量系統原理。敏感芯體質量受振動加速度作用后產生一個與加速度成正比的力，壓電材料受此力作用后沿其表面形成與這一力成正比的電荷信號（壓電晶體的正壓電效應）。壓電式加速度傳感器具有結構簡單、敏感件無源、無活動部件、剛度大、動態范圍寬、頻響寬、工作可靠、安裝方便等一系列優點，目前已成為沖擊振動測量技術中使用廣泛的一種傳感器。是被為廣泛使用的振動測量傳感器壓電式加速度傳感器。

FT1001LS壓電式三軸加速度傳感器是一種內置了IEPE電路的低頻高靈敏度壓電式加速度計；它通過通過裝在傳感器內部的前置放大器將電荷型壓電傳感器輸出的電荷轉換成低阻抗的電壓輸出。IEPE 型傳感器通常為二線輸出形式，即采用恒流源供電；供電和信號使用同一根線。通常直流電部分在恒電流電源的輸出端通過高通濾波器濾去。IEPE 型傳感器的優點是測量信號質量好、噪聲小、抗外界干擾能力強和遠距離測量，特別是新型的數采系統很多已配備恒流源，因此，IEPE 傳感器能與數采系統直接相連而不需要任何其它二次儀表。在振動測試中IEPE 傳感器已逐漸取代傳統的電荷輸出型壓電加速度計。

FT1001LS壓電式三軸加速度傳感器具有靈敏度高、剛度大、頻響下限低等特點，廣泛應用與航天、航空、交通、建筑、橋梁、工業監測、科研教學、計量等領域的振動沖擊測量；特別適用于橋梁結構試驗、建筑振動監測、地震檢測、地面和基礎振動監測等低震級、極低頻振動領域。

1. 技術指標 1) 電壓靈敏度： 100mV/g

2) 橫向靈敏度： ≤5%

3) 頻率范圍（±10%）： 0.5HZ～10KHZ

4) 量程： ±50g

5) 沖擊加速度極限： ±1000g

6) 增幅線性度： ≤1%

7) 直流偏置電壓 11V±1VDC

8) 供電電源電壓： +18V～+28V

9) 電源恒流源： 2～10mA

10)輸出阻抗： 100Ω

11)工作溫度： -40～121℃

12)輸出接頭形式： M5外螺紋

13)外形尺寸： ф21×26（高）mm

14)外殼材料： 不銹鋼（1Cr18Ni9Ti）

15)重量： 18g

16)敏感元器件材料： PZT-5壓電陶瓷

17)敏感元器件結構： 剪切

18)安裝螺栓： M5

19)安裝面平直度： ＜3μm

20)安裝扭矩: ＜3N.m

21)極性： 正極性
