半導體封裝Marking深度測量的必要性

2025-04-23 06:00:01  121次瀏覽 次瀏覽
價 格:面議

在半導體封裝制造過程中,產品表面的標記(Marking)深度是一項關鍵的質量參數。隨著電子設備向小型化、高密度化發展,半導體封裝尺寸不斷縮小,對標記質量的要求也越來越高。標記深度不僅影響產品外觀和可追溯性,更直接關系到封裝體的結構完整性和長期可靠性。本文將探討半導體封裝Marking深度測量的必要性,分析現有測量方案的優缺點,并介紹Easyzoom5在Marking深度測量中的應用優勢。

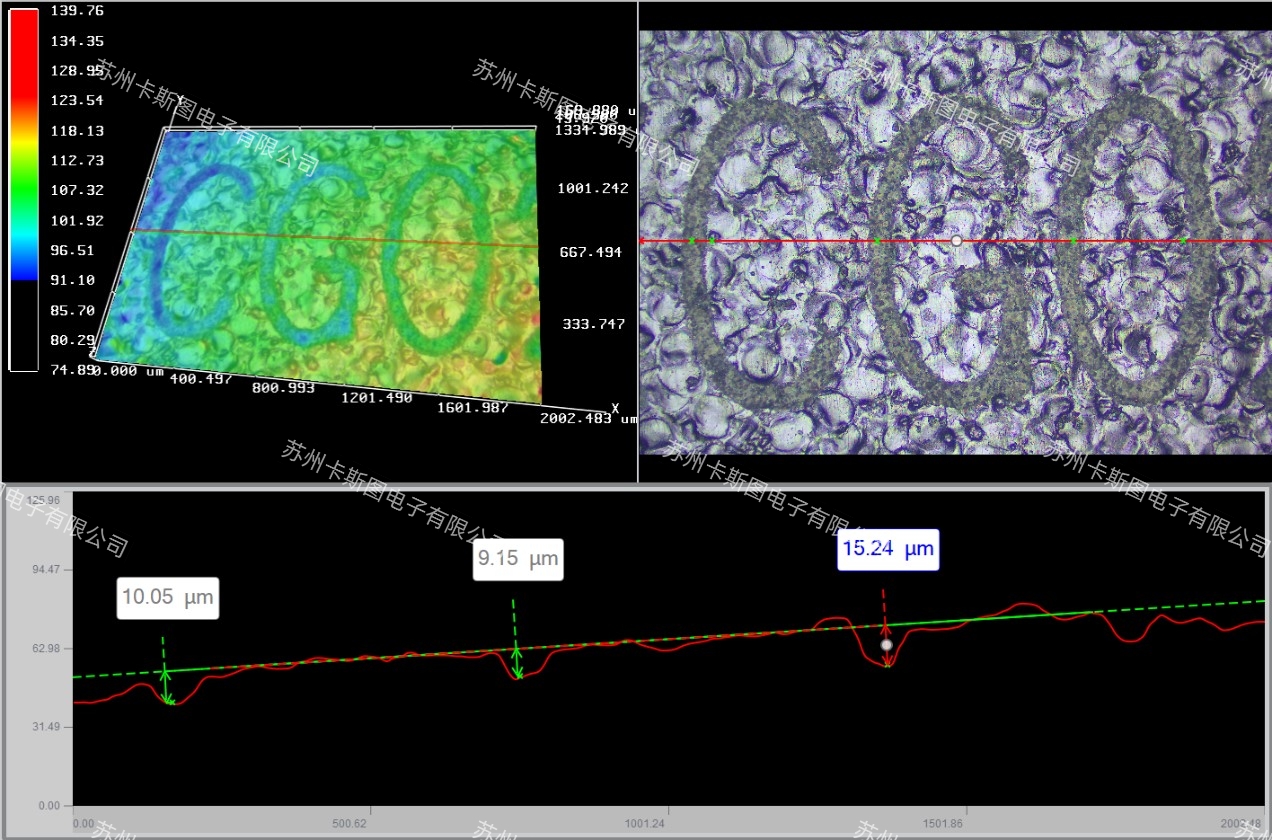

marking01.jpg 一、半導體封裝Marking深度測量的必要性

1. 產品質量控制:適當?shù)臉擞浬疃仁潜WC標記清晰可讀的基礎,過淺可能導致標記模糊不清,過深則可能損傷封裝結構。

2. 工藝穩定性監控:標記深度可以反映激光標記或機械標記工藝的穩定性,是工藝控制的重要指標。

3. 可靠性保障:過深的標記可能破壞封裝材料的保護層,導致濕氣滲透或機械強度下降,影響產品長期可靠性。

4. 可追溯性要求:清晰的標記是產品追溯的基礎,符合行業標準和客戶規范要求。

5. 成本優化:準確控制標記深度可以避免過度加工,延長設備使用壽命,降低生產成本。

二、現有Marking深度測量方案及優缺點對比

1. 接觸式輪廓儀測量法

優點:

- 測量精度高,可達亞微米級

- 直接獲取深度輪廓曲線,數據直觀

- 適用于各種材料表面

缺點:

- 接觸測量可能劃傷樣品表面

- 測量速度較慢,不適合大批量檢測

- 對操作人員技術要求較高

2. 激光共聚焦顯微鏡

優點:

- 非接觸測量,不會損傷樣品

- 三維成像能力強

- 測量精度較高

缺點:

- 設備成本高昂

- 對反光表面測量效果不佳

- 數據處理復雜,需要專業人員操作

3. 白光干涉儀

優點:

- 非接觸、高精度測量

- 全場測量,效率較高

- 可獲取三維形貌信息

缺點:

- 對表面粗糙度要求較高

- 設備價格昂貴

- 測量范圍有限

4. 光學顯微鏡+圖像處理

優點:

- 設備成本較低

- 操作相對簡單

- 可集成于生產線

缺點:

- 測量精度有限

- 依賴樣品表面對比度

- 需要定期校準

三、Easyzoom5在Marking深度測量中的優勢

Easyzoom5作為新一代光學測量系統,在半導體封裝Marking深度測量中展現出顯著優勢:

1. 高精度非接觸測量:采用高倍光學技術,實現亞微米級測量精度,避免接觸式測量可能帶來的樣品損傷。

2. 便捷自動化:集成自動對焦、自動測量功能,大幅提升檢測效率,適合大批量生產環境。

3. 智能化數據分析:內置專業分析軟件,可自動識別標記區域,計算深度參數,生成標準化報告。

4. 操作簡便:人性化操作界面,降低對操作人員的技術要求,縮短培訓周期。

5. 系統穩定性高:采用環境補償技術,減少溫度、振動等外界因素對測量結果的影響。

6. 多功能集成:除深度測量外,還可同時完成標記寬度、形狀等多參數檢測。

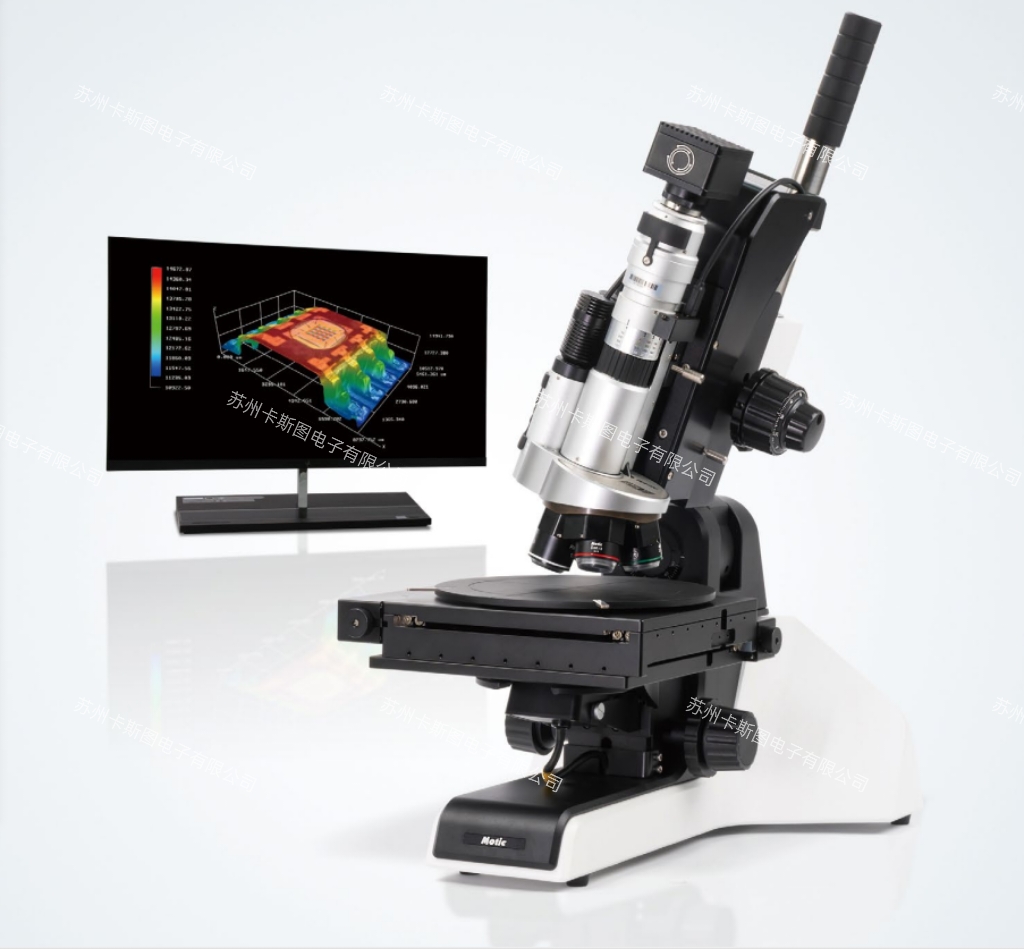

marking02.jpg四、應用案例分析

某半導體封裝廠引入Easyzoom5系統后,Marking深度測量效率提升300%,測量一致性從原來的85%提高到98%,同時減少了60%的因測量誤差導致的返工。系統的高通量特性使其能夠滿足產線全檢需求,而傳統方法只能進行抽檢。

五、未來發展趨勢

1. AI技術集成:將人工智能算法應用于標記質量自動判定,提高檢測智能化水平。

2. 在線測量系統:開發可直接集成于產線的在線測量設備,實現實時工藝監控。

3. 多技術融合:結合光學、激光等多種測量技術,適應不同類型標記的測量需求。

4. 數據互聯:將測量數據與MES系統對接,實現全流程質量追溯。

半導體封裝Marking深度測量是保證產品質量和可靠性的重要環節。傳統測量方法各有優缺點,而Easyzoom5等新一代光學測量系統憑借其非接觸、高精度、便捷等特點,正逐漸成為行業主流選擇。隨著半導體封裝技術不斷發展,Marking深度測量技術也將持續創新,為行業提供更快速、更可靠的解決方案。企業在選擇測量方案時,應綜合考慮自身產品特點、生產規模和品質要求,選擇適合的技術方案。

產品鏈接地址:EasyZoom5蘇州卡斯圖電子有限公司
