隨著儲能技術的快速發展，對材料表面形貌、微觀結構及質量檢測的需求日益增長。傳統的二維檢測手段已難以滿足高精度、快速響應的觀測需求，而3D數碼超景深顯微鏡憑借其光學成像技術和三維重構能力，為儲能材料的研發與生產質量控制提供了創新的解決方案。本文將以Motic EasyZoom5為例，從技術角度探討其在儲能行業的應用價值，并對比其他檢測儀器的性能差異。
一、儲能行業的檢測需求
儲能材料（如鋰電隔膜、電極涂層、固態電解質等）的微觀結構直接影響其性能表現。例如：
1. 電極涂層均勻性：涂布厚度、孔隙率及裂紋特征的檢測；
2. 隔膜表面形貌：纖維分布、孔徑大小及三維拓撲結構分析；
3. 界面狀態分析：循環后電極/電解質界面的晶體生長或剝落觀測。
傳統手段（如電子顯微鏡、激光共聚焦顯微鏡）存在樣本制備復雜、景深不足或成本較高的問題，而3D數碼超景深顯微鏡通過非接觸式光學成像，可快速實現微米級三維形貌重建。
二、3D數碼超景深顯微鏡的核心技術特點
1. 超大景深與高分辨率結合
通過多焦距圖像融合技術（如Motic EasyZoom5的ZStacking算法），在單次掃描中獲取全視野清晰圖像，景深可達傳統光學顯微鏡的10倍以上，尤其適合表面不平整的電極檢測。
對比電子顯微鏡：無需真空環境，可直接觀測絕緣樣本（如隔膜），且無電子束影響風險。
2. 三維形貌量化分析
支持表面粗糙度（Sa/Sq）、臺階高度、體積分布等參數測量，優于二維顯微鏡（如金相顯微鏡）的平面投影局限。
例如：量化電極涂層厚度波動（±1μm精度），助力涂布工藝優化。
3. 動態觀測與快速成像
配備高速電動載物臺的EasyZoom5可自動拼接大視野圖像，實現毫米級樣本的全局3D建模，相比激光共聚焦顯微鏡的點掃描模式具有顯著的時間優勢。

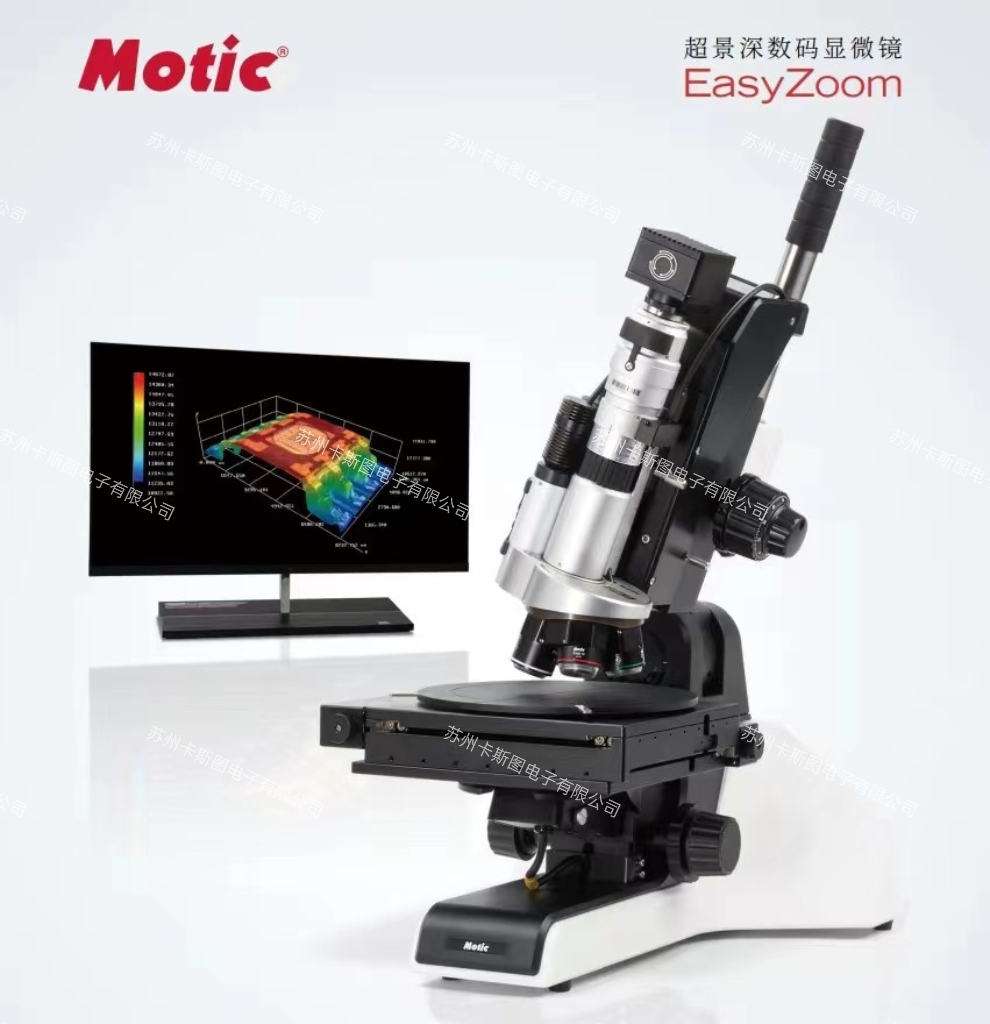

三、Motic EasyZoom5的產品特性與儲能適配性
1. 智能光學系統
采用高精度物鏡（5X500X），搭配高像素CMOS，確保電極顆粒邊緣成像的真實性。
2. 多模式照明
集成同軸光、環形光與偏光模塊，可清晰呈現隔膜纖維結構或電極裂紋的低對比度特征。
3. 一體化分析軟件
內置的Motic Images Plus軟件支持三維點云重建與智能特征識別，自動統計孔隙率、劃痕密度等參數，大幅縮短質檢周期。
四、對比其他檢測技術的性能表現
指標
3D數碼超景深顯微鏡（EasyZoom5）
電子顯微鏡（SEM）
激光共聚焦顯微鏡
白光干涉儀
分辨率
0.1μm（光學理論值）
1nm（高真空條件）
0.2μm
0.01μm（垂直）
樣本要求
無需鍍膜，兼容絕緣體
需導電處理
需熒光標記（部分）
反光表面限制
檢測速度
秒級全幅面掃描
分鐘級局部成像
小時級逐層掃描
分鐘級小視野
三維數據能力
支持
有限（需傾斜臺）
支持
支持
成本
設備與維護成本較低
較高
較高
中等
五、典型應用案例
鋰電池極片檢測：EasyZoom5可快速定位涂層中的團聚顆粒，結合三維高度圖計算體積占比，優化勻漿工藝。
固態電解質界面分析：觀測循環后的界面微裂紋擴展，量化裂紋深度分布，輔助性能評估。
3D數碼超景深顯微鏡以非破壞性、快速響應及豐富的三維量化功能，成為儲能材料檢測的重要工具。Motic EasyZoom5通過硬件創新與智能算法的結合，進一步降低了三維顯微技術的使用門檻，為行業提供了兼具性能與經濟性的解決方案。未來，隨著光學成像技術的持續發展，其在儲能領域的應用范圍有望進一步擴大。
Motic EasyZoom5 產品鏈接：
/product266/detail534.html
