一、電動卷閘門的基本結構

1. 門板

材質：通常采用鋁合金、不銹鋼、鍍鋅鋼板或PVC等材料，具有輕便、耐用、抗腐蝕等特點。

結構：由多個橫向簾片通過鉸鏈連接組成，可靈活卷曲并收納在頂部卷軸中。

2. 驅動系統

電機：核心動力源，包括管狀電機、外置電機或齒輪電機，提供卷閘門的升降動力。

傳動裝置：鏈條、皮帶或齒輪組，將電機的旋轉運動轉化為門簾的垂直升降。

3. 導軌系統

兩側安裝的垂直軌道，確保門簾在升降過程中保持平穩，防止偏移或晃動。

4. 控制系統

遙控器：無線遙控操作，支持多頻道編碼防干擾。

控制盒：內置電路板，接收信號并控制電機啟停、方向及速度。

手動應急裝置：停電時可通過手拉鏈條或離合器切換為手動模式。

5. 保護裝置

紅外傳感器：檢測門下方障礙物，遇阻自動停止或回升。

過載保護：電機超負荷時自動斷電，防止燒毀。

限位開關：設定門簾上升和下降的極限位置。

二、工作原理

1. 用戶通過遙控器或墻面開關發送信號至控制盒。

2. 控制盒電機，驅動卷軸旋轉，帶動門簾沿導軌垂直升降。

3. 門簾到達預設位置（通過限位開關）后，電機停止運行。

三、類型與適用場景

1. 按材質分類

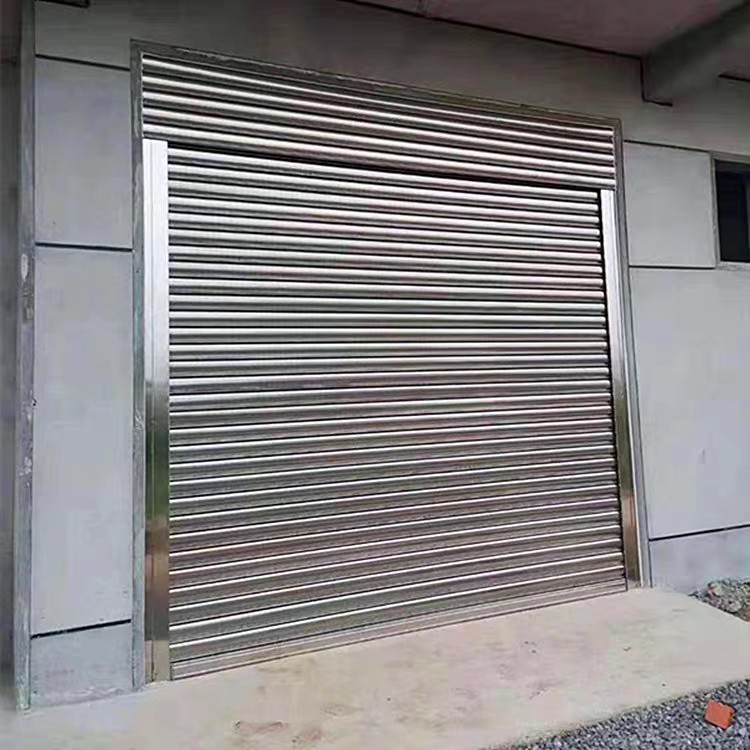

鋁合金卷閘門：輕便、美觀，適用于商鋪、車庫。 不銹鋼卷閘門：耐腐蝕、強度高，適合工業或沿海地區。 PVC卷閘門：透明/半透明，透光性好，多用于商業櫥窗。

2. 按驅動方式分類

外置電機卷閘門：電機安裝在門體外側，維護方便，適合大型門體。 管狀電機卷閘門：電機內置在卷軸中，結構緊湊，適用于中小型門體。

3. 按功能分類

防火卷閘門：具備耐火性能，用于防火分區（如商場、倉庫）。

防盜卷閘門：加厚簾片+智能鎖，增強性。

靜音卷閘門：采用降噪設計，適用于住宅或夜間頻繁使用的場所。

四、安裝與調試

1. 安裝步驟

測量門洞尺寸，確定導軌位置。 固定頂部卷軸及兩側導軌。 安裝電機、控制系統和傳感器。 調試限位開關，設定升降行程。

2. 注意事項

需專業人員安裝，確保導軌垂直度與水平度。 電源線路需獨立接地，避免漏電風險。 首次調試時測試遇阻反彈功能是否靈敏

電動卷閘門因其便捷性、性和空間利用率高等優勢，已成為現代建筑中廣泛使用的門類之一。選擇時需根據實際需求（如防盜等級、噪音控制、防火要求等）匹配適合的類型和配置
