產品簡介

SMG2000B數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量?jī)x表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路絕緣隔離，因此避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得視覺效果。

性能特點

1.結構精巧，使用方便，手持式結構；

1)在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；

2)顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得視覺效果；

3)開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。

2.分辨率高：采用電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。

3.低功耗：本儀器微功耗設計，且具有電池電壓檢測功能。

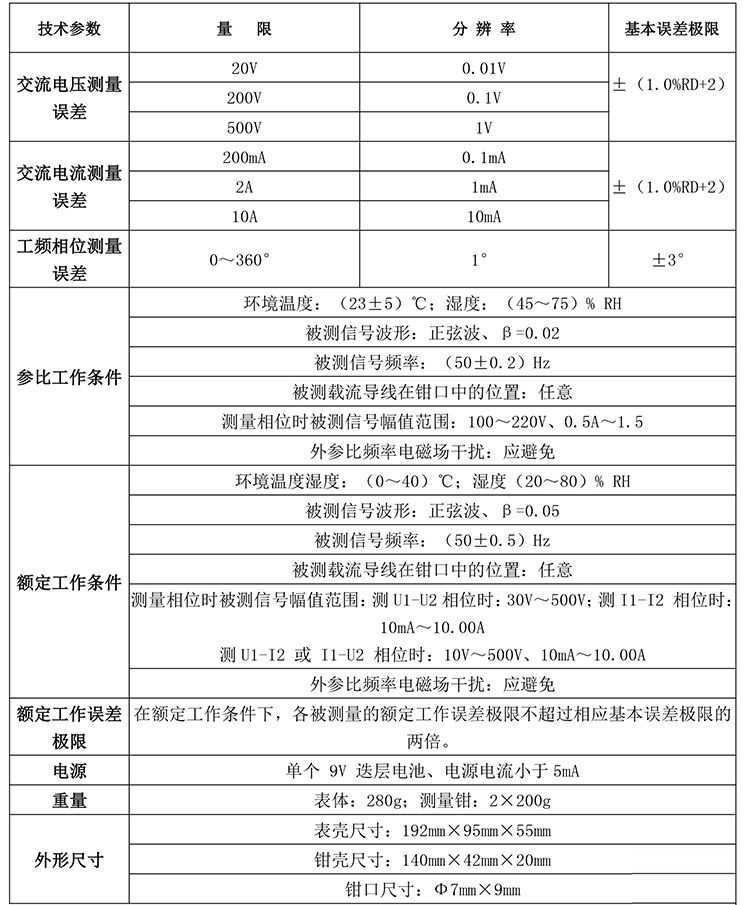

技術參數
