產品概述

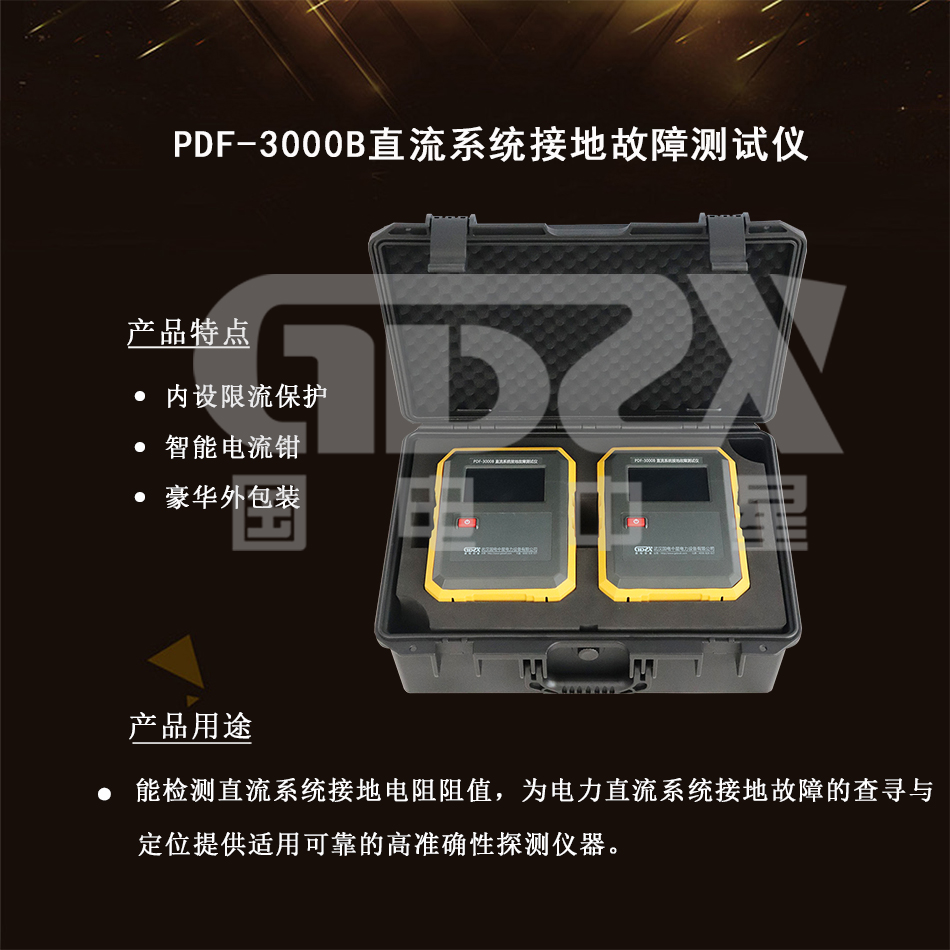

PDF-3000B直流系統接地故障測試儀采用相位超前處理技術和數據轉移算法技術研制生產。儀器介于在線式和便攜式兩大類型之間,使用方法為便攜式,性能為在線式。該儀器具有檢測靈敏度高、抗干擾能力強、體積小、重量輕、使用方便等特點。查找直流系統接地故障時，不需要斷開電源，可實現接地點定位。儀器能檢測直流系統接地電阻阻值，為電力直流系統接地故障的查尋與定位提供適用可靠的高準確性探測儀器。

性能特點

1.儀器由發射機和分析儀組成，發射機直接從母線上取電,不需外接交流或使用電池供電,操作更加方便；

2.分析儀與發射機采用2.4G無線通信，倆機界面相同，同步顯示。

3.解決了絕緣狀態不好的虛接地，高阻接地、多點接地、單點接地、小電阻接地、直接接地、混線接地、環路接地、電容接地、竄交流接地、晶體管隔離接地等所有故障；

4.排除直流系統接地故障,不受現場分布大電容的干擾,準確無誤地將故障鎖定在小范圍內并定位；

5.準確檢測線路泄露電流的大小，根據接地故障點前后泄露電流的大小，快速準確定位故障點；

6.250V以下的直流系統共用一套直流接地探測器，沒有對直流電壓有其他特殊的要求；

7.信號輸出功率：＜0.15W，內設限流保護，對繼電保護、自動化裝置、操作回路沒有任何影響，使用；

8.智能電流鉗，自動檢測大、小電流鉗開、閉狀態，大、小鉗統一接口；

9.能適應交、直流竄電引起的接地，環網供電接地，二極管隔離供電接地，高阻接地；

10.能檢測蓄電池接地故障；

11.能檢測系統對地電容數值；

12.能檢測系統直流電網電壓；

13.能檢測50Hz交流竄入故障；

14.不用安裝，不用停電，不甩線、不解線、不用搖絕緣，快速定位接地故障；

15.豪華外包裝，攜帶方便。

技術指標

1.發射機

1)工作電壓：直接從母線上取電(工作電壓為30V～280V)

2)電壓測量范圍：0-300V

3)電壓測量精度：≤1%

4)電橋工作方式：不平衡橋

5)母線接地電阻檢測范圍：0-999.9kΩ

6)母線接地電阻測量精度：≤10％±2kΩ

7)電容檢測范圍：1uF-200uF

8)電容檢測精度：≤15％±2uF

9)50Hz交流竄入檢測范圍：AC 0V-280V

10)50Hz交流竄入檢測精度：≤1％

11)發射信號電流：0-10mA 0.5Hz

12)功 耗：小于10W

13)外型尺寸：163×215×66mm

14)重 量：1kg

15)適應溫度：-10℃±50℃

2.分析儀

1)工作電壓：12V（鋰電池工作,工作電壓為9.6V～12.6V）

2)支路接地電阻檢測范圍：0-300kΩ

3)支路接地電阻測量精度：0-100kΩ ≤10％±2kΩ

100-300kΩ 顯示具體數值

4)漏電流測量范圍：0-100mA

5)漏電流檢測靈敏度：≤0.1mA

6)測量準確率：max

7)報警方式：數據

8)功 耗：小于1W

9)外型尺寸：163×215×66mm

10)重 量：1kg

11)適應溫度：-10℃±50℃

12)工作電源：鋰電池供電（12V 3100mAh可充電）
