產品概述

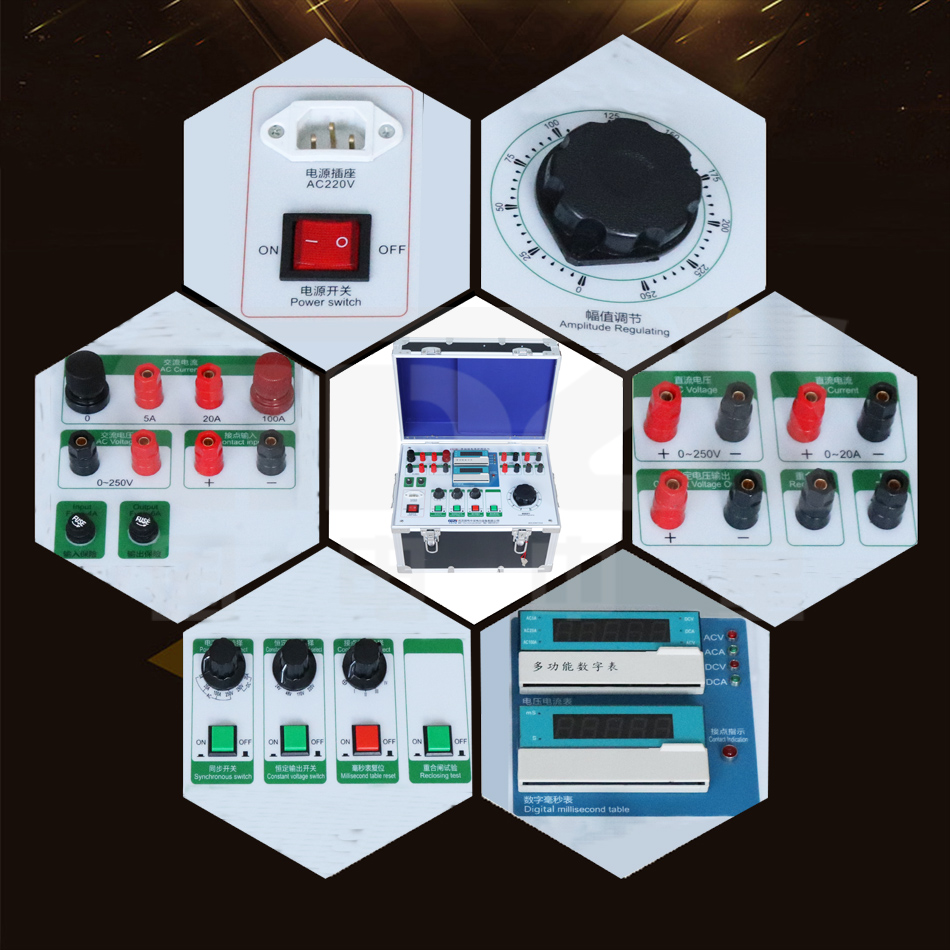

ZXJB單相繼電保護測試儀是我公司開發成功的新一代校驗裝置。該儀器內部的交直流電壓、電流源采用了電源技術，使儀器在電路設計、器件選型、面板布局、內部結構設計。該儀器具有功能完善、選材優良、測試項目數據清晰、操作簡單等優點。

技術指標

1.工作條件

1)工作電源：AC220V+10% 50Hz

2)工作環境：溫度：-10℃～40℃；濕度：≤85%

3)大氣壓：86～106Kpa

2.輸出電源

1)交流電壓：0～250V/3A

2)交流電流：0～100A/7.5V；0～20A/25V；0～5A/5V

3)直流電壓：0～220V/3A

4)直流電流：0～20A/25V

5)恒定電壓輸出：DC24V DC48V DC110V DC220V

3.性能指標

1)電流、電壓表：41/2位

2)數字毫秒表：0～99.9999s

4.功能

1)量度繼電器：可測量電流、電壓繼電器的啟動值、返回值及其返回系數。

2)時間繼電器：可測量啟動值、返回值及其動作時間。

3)中間繼電器：可測量各類帶啟動線圈和保持線圈的中間繼電器的啟動值、返回值、保持值及其動作時間。

4)重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間和中間元件的測試。

5)差動繼電器：可進行直流勵磁試驗、制動特性試驗、伏安特性試驗。

6)其他各種非常見繼電器
