產品概述

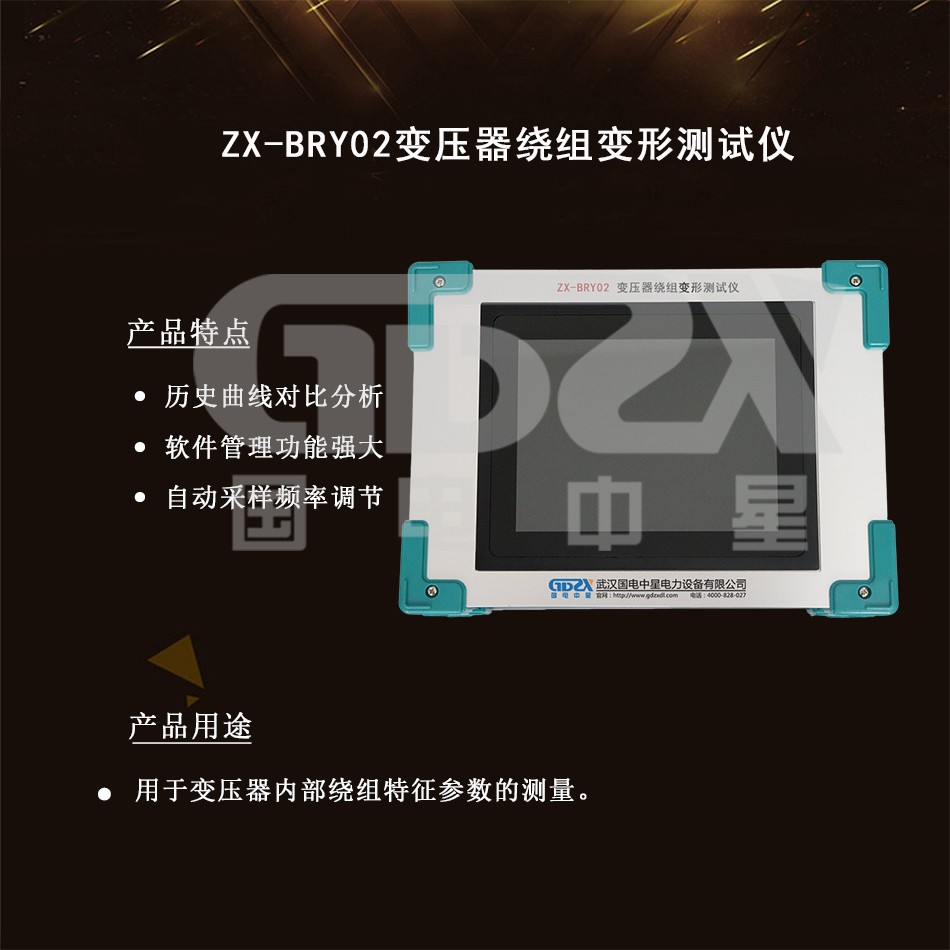

ZX-BRY02變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

性能優點

1.本儀器由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。整個工作由儀器自身的嵌入工控機完成，無需接線和連接筆記本電腦，使用方便。當然也可使用USB接口與筆記本電腦連接。

2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。

3.儀器具備多種頻率線形掃頻測量系統測量功能，線形掃頻測量掃描頻率高達 10MHz，頻率掃描間隔可分為0.25kHz、0.5kHz和1kHz，對變壓器變形情況提供更多的分析。

4.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣頻率調節等多種功能。

5.軟件采用bs平臺，兼容Win98/2000/WinXP/Win7/Win8/Win10系統。為使用者提供了更加方便和易于使用的顯示界面。

6.提供歷史曲線對比分析，可同時加載多條歷史曲線觀察，能具體選擇任意曲線進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。

7.軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。

8.軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。

9.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作，并且隨時能在測量中打開歷史波形曲線進行比較觀察和停止測量。

10.每相測量所需時間小于60秒，對一臺高、中、低繞組的電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過10分鐘。

11.測量變壓器時，接線人員可任意布放信號輸入輸出引線，對測量結果無影響，接線人員可停留在變壓器油箱上面，不必下來，減輕勞動強度。

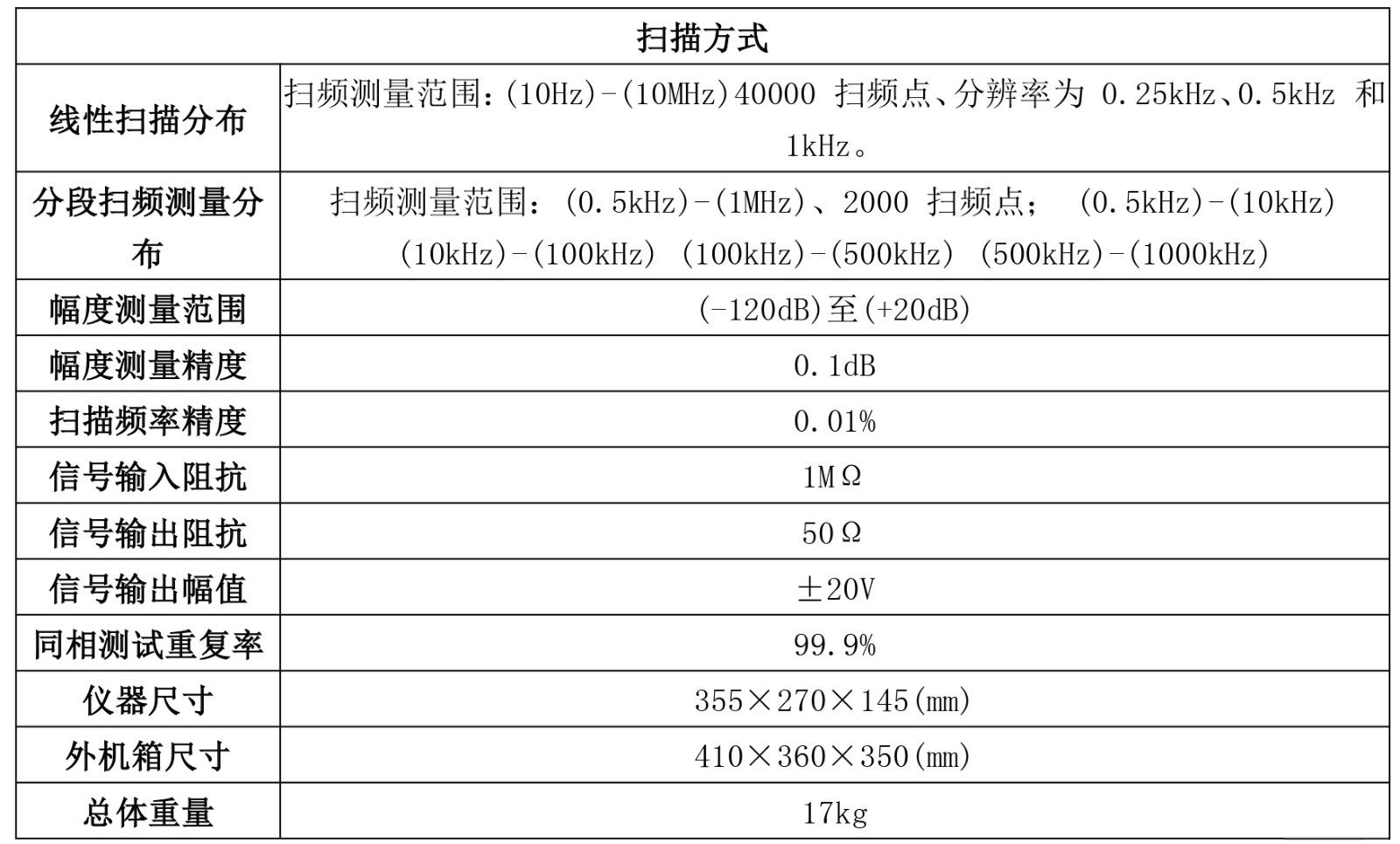

技能參數
