產品概述

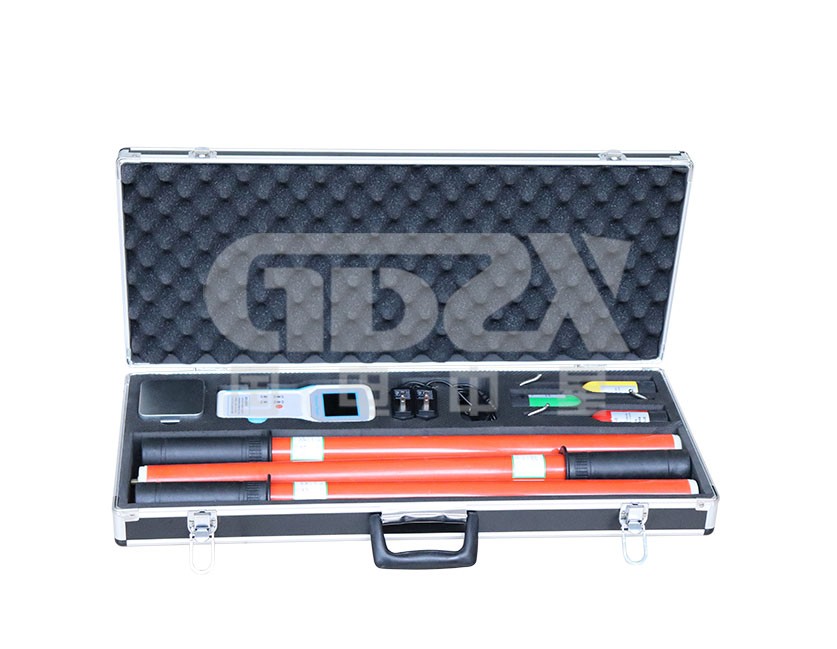

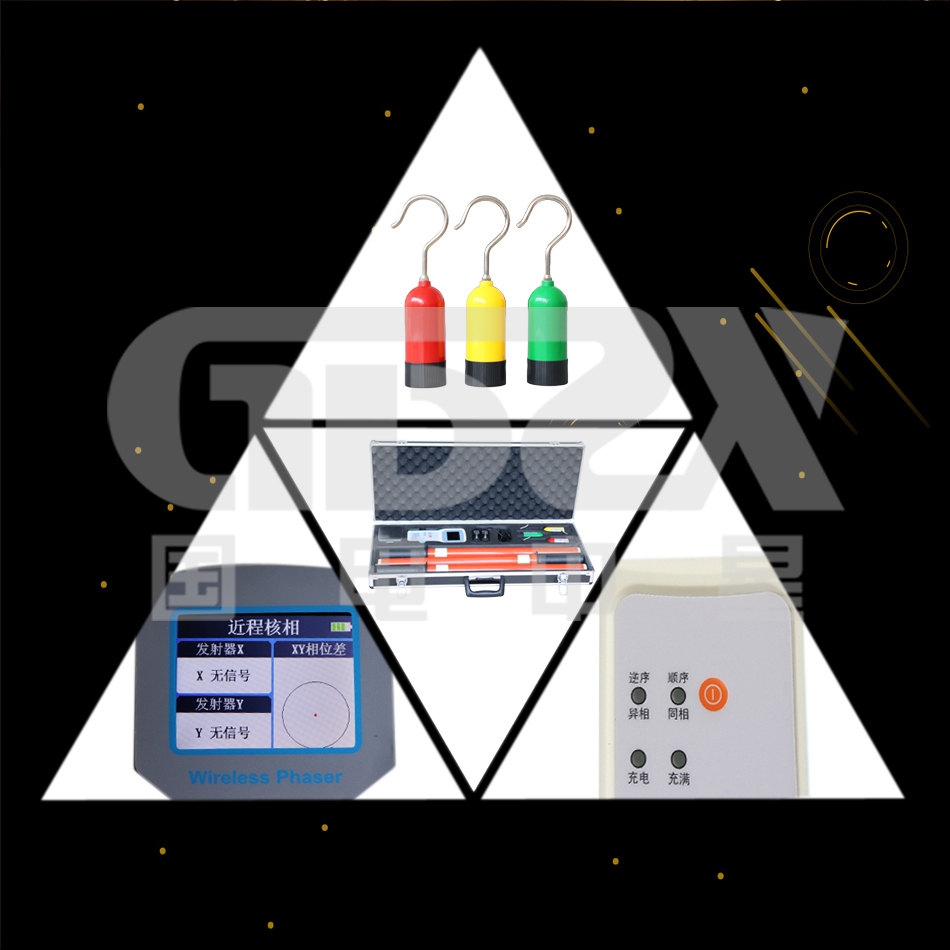

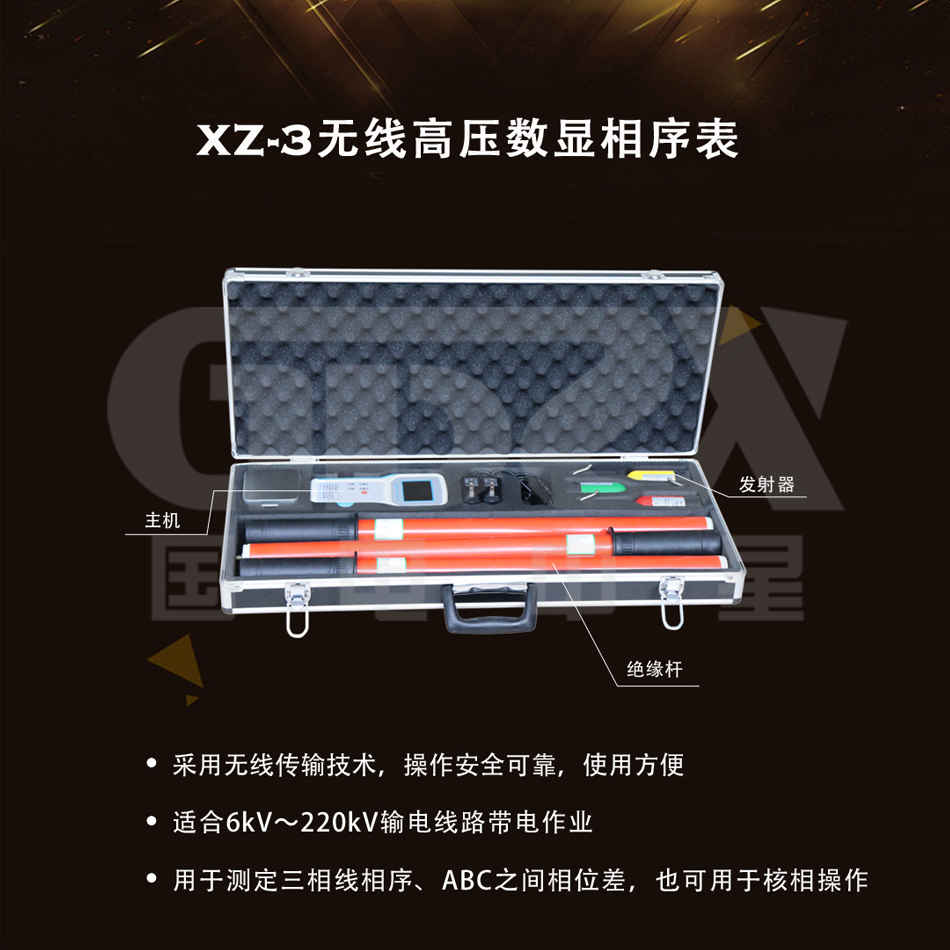

XZ-3無線高壓數顯相序表用于測定三相線相序，以及兩線路并網或環網核相。儀器適合6kV～220kV交流輸電線路和二次帶電顯示器測相序及核相，同時具有高壓驗電功能。采用無線傳輸技術，操作可靠，使用方便。是直接測量高壓線路相序的儀器。

技術指標

1.相位差準確度：誤差≤5°。

2.頻率準確度：±0.1Hz。

3.可跨電壓測量范圍為6kV～220kV。

4.發射器和接收主機的傳輸視距約100米。

5.3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果。

6.相序結果判斷：X超前Y120°，Y超前Z120°，Z超前X120°為順序；X滯后Y120°,Y滯后Z120°,Z滯后X120°為逆序。

7.核相結果判斷：相位差≥30°為異相，相位差＜30°為同相。

8.真人語音提示測量結果。

9.主機顯示電池電量，1小時無操作自動關機。

10.主機內置18650鋰電池，電池容量為2500mAH。發射器內置10440鋰電池，電池容量為450mAH

11.高壓測量時泄漏電流<10uA。

12.發射器工作功耗<0.1W，接收主機工作功耗<0.4W

13.工作環境

1)溫度：-35℃~+45℃

2)濕度：≤95%RH

14.整機重量：約6.5Kg

15.儀器尺寸：71×35×11cm
