產品簡介

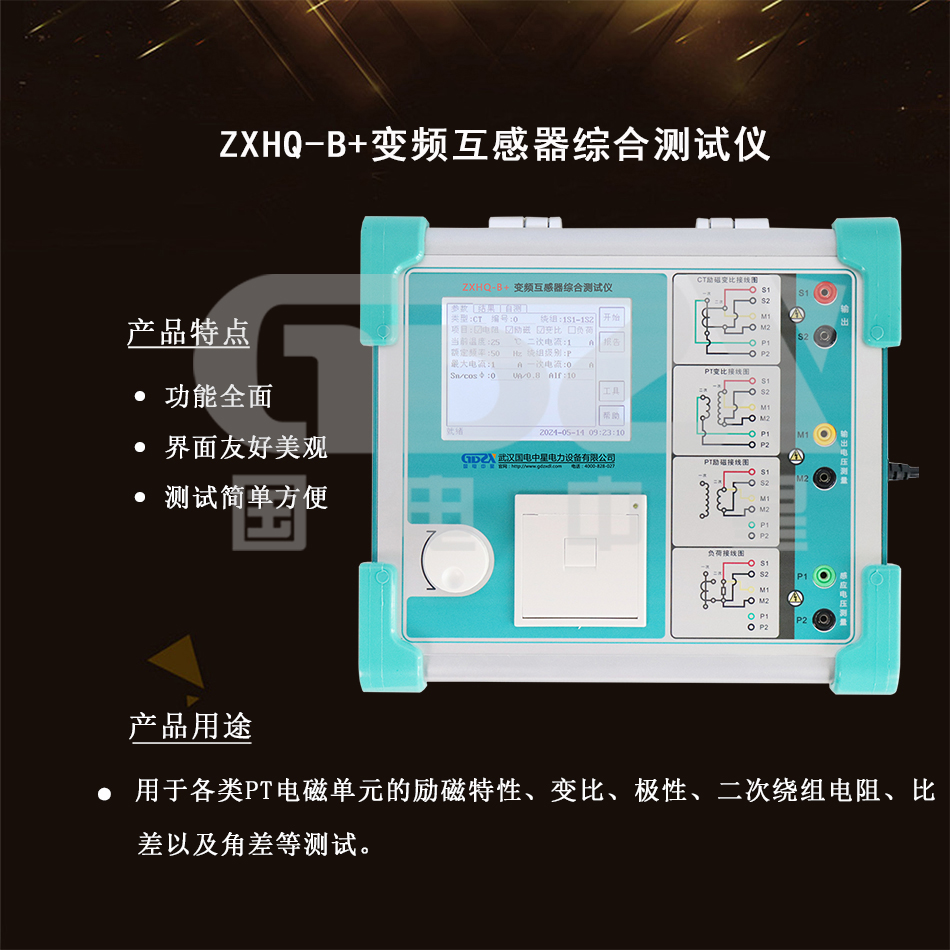

ZXHQ-B+變頻互感器綜合測試儀是由本公司在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。本儀器采用高性能DSP和ARM、保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、是電力行業用于互感器的專業測試儀器。

產品別稱

互感器伏安特性綜合測試儀、CT伏安變比極性測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、CTPT特性綜合測試儀、勵磁特性測試儀。

性能特點

1.功能，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

2.自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。

3.基于低頻法測試原理，能應對拐點高達45kV的CT測試。

4.界面友好美觀，全中文圖形界面。

5.裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。

6.測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

7.易于攜帶，裝置重量<9kg。

技術參數

測試用途

保護類CT，保護類PT

輸出

0~180Vrms，12Arms，36A（峰值）

CT變比

測量

范圍

1~40000

精度

±0.2%

PT變比

測量

范圍

1~40000

精度

±0.2%

相位測量

精度

±5min

分辨率

0.5min

二次繞組電阻測量

范圍

0~300Ω

精度

2%±2mΩ

交流負載測量

范圍

0~300VA

精度

2%±0.2VA

輸入電源電壓

AC220V±10%，50Hz

工作環境

溫度：-10οC~50οC， 濕度：≤90%

尺寸、重量

尺寸340mm x180mmx330mm 重量<9kg
