產品概述

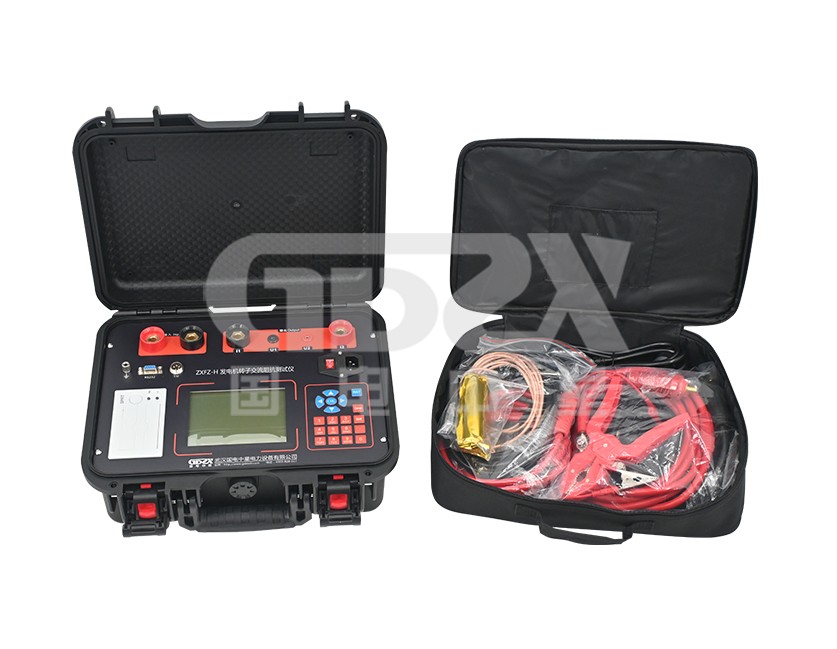

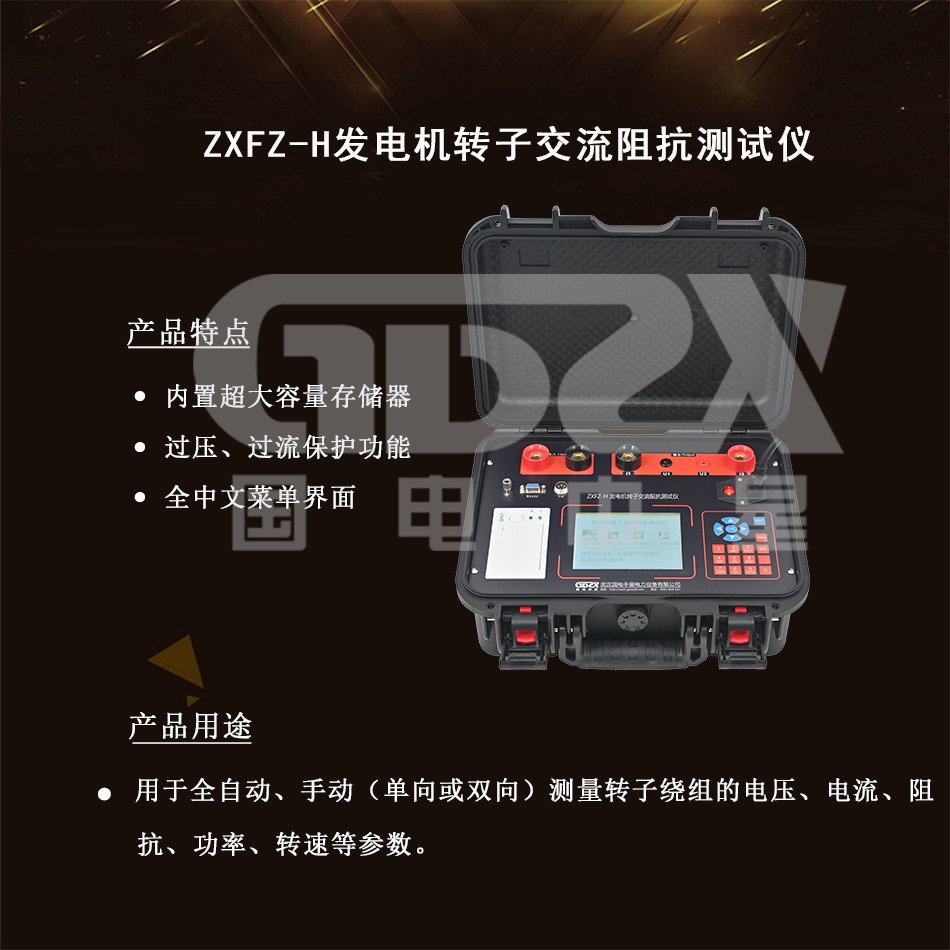

ZXFZ-H發電機轉子交流阻抗測試儀是判斷發電機轉子繞組有無匝間短路的專用儀器，可以全自動、手動（單向或雙向）測量轉子繞組的電壓、電流、阻抗、功率、相位角等參數。儀器采用高速微處理器技術，功能更強大，性能更好，使用更方便。具有工作可靠性高、操作簡便、測試精度高、小巧輕便等特點。

性能特點

1.全自動采集、測量、顯示、存儲、打印所有測量參數和阻抗特性曲線（電壓、 電流、阻抗、功率、頻率、設備編號、時間等）。

2.超大量程，能全自動和手動測量所有發電機轉子交流阻抗及其特性曲線。

3.內置超大容量存儲器，可存儲測試數據，并可經標準工業通訊接口（RS232）上傳至PC機，運用本公司開發的隨機軟件實現數據下載、自動生 成和 編輯典型的測試報告，便于技術管理和存檔。

4.具有完善的過壓、過流保護功能，其中過流過壓保護值是根據試驗參數的設置情況自動調整，既簡便又能確保被試設備的。

5.可兼做單相變壓器的空載、短路試驗和電壓（流）互感器、消弧線圈的伏安特性試驗。

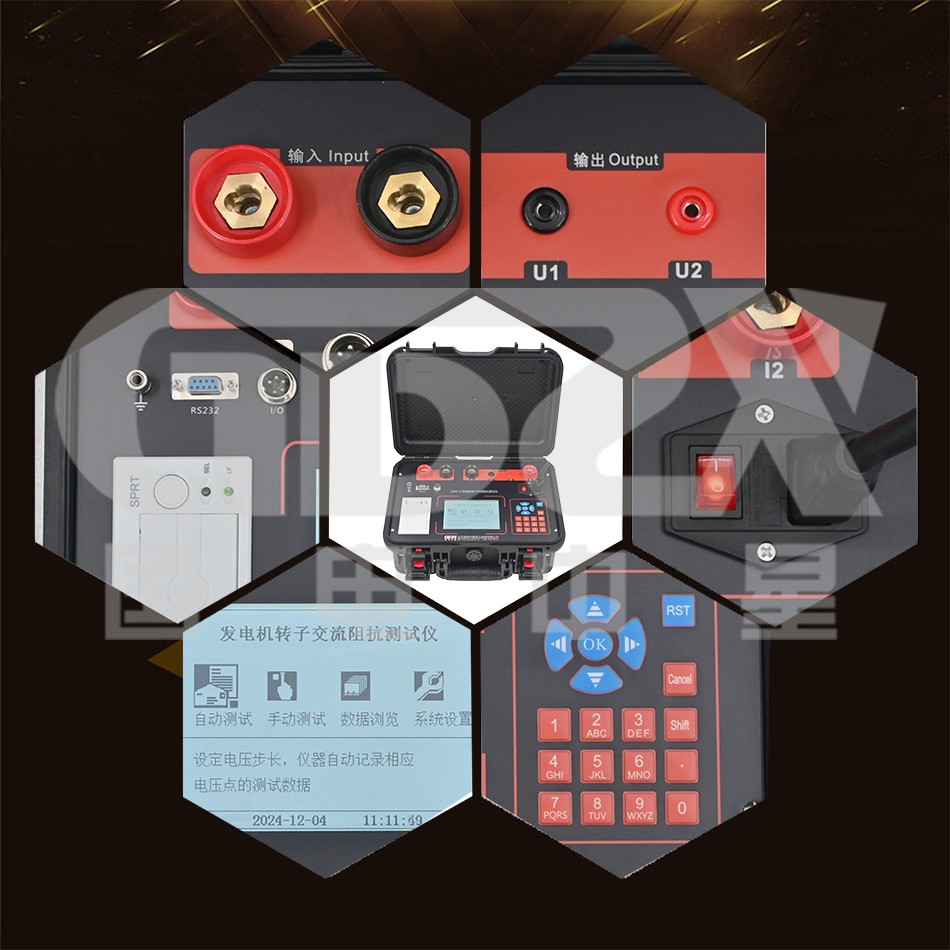

6.自帶大屏幕圖形LCD，全中文菜單界面，光標提示操作，簡單、方便；實時顯示測試數據和曲線，曲線坐標自動縮放，讀圖更加清晰。

7.自帶微型打印機，可實時打印交流阻抗測試報告和交流阻抗特性曲線。

技術指標

1.交流阻抗：0－1Ω：0.2%FS±2個字；1－6000Ω：0.2%

2.交流電壓：0－50V：0.2%FS±2個字；50—600V：0.2%

3.交流電流：0—10A：0.2%FS±2個字；10A—120A：0.2%

4.有功功率：0—1kW0.1>CosΦ>0時1%FS±2個字

CosΦ>0.1時0.5%FS±2個字

1kW—72KW 0.1>CosΦ>0時1%FS±2個字

CosΦ>0.1時0.5%FS±2個字

5.頻率：40-75HZ0.2%

6.體積：415×225×200mm

7.重量：5kg

8.溫度：－5°C～40°C

9.相對濕度：<95%（25°C）

10.海拔高度：<2500m

11.外界干擾：無特強震動、無特強電磁場

12.供電電源：185VAC~250VAC, 45Hz~65Hz

13.電壓、電流輸入端對機殼的絕緣電阻≥100M?。

14.工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
