產品概述

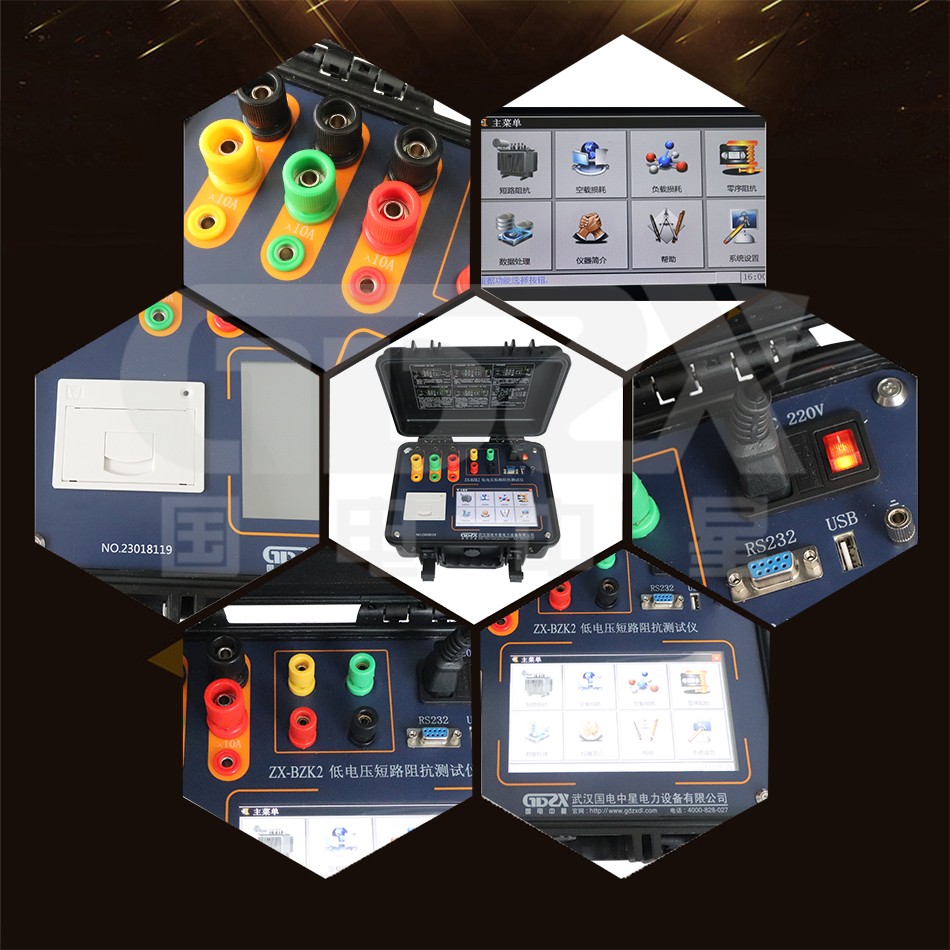

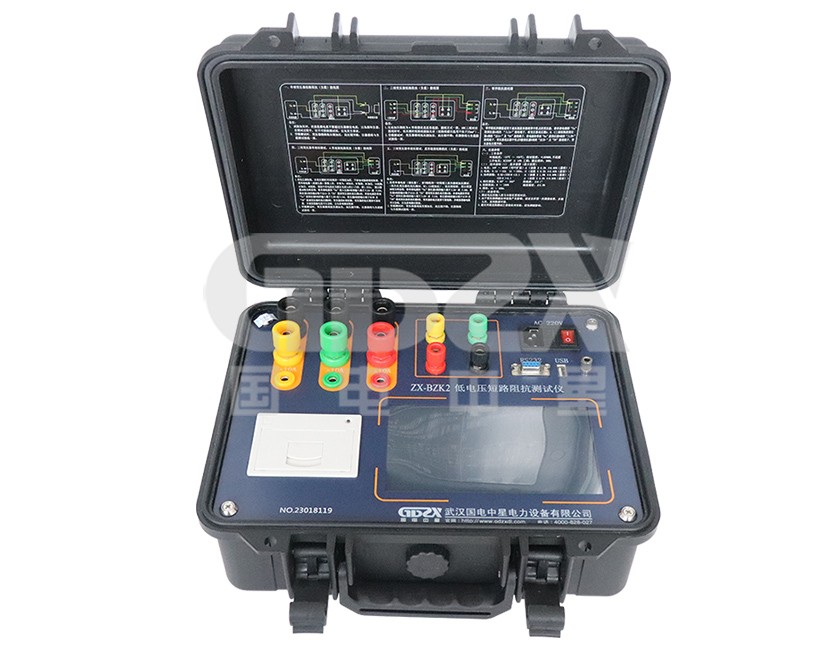

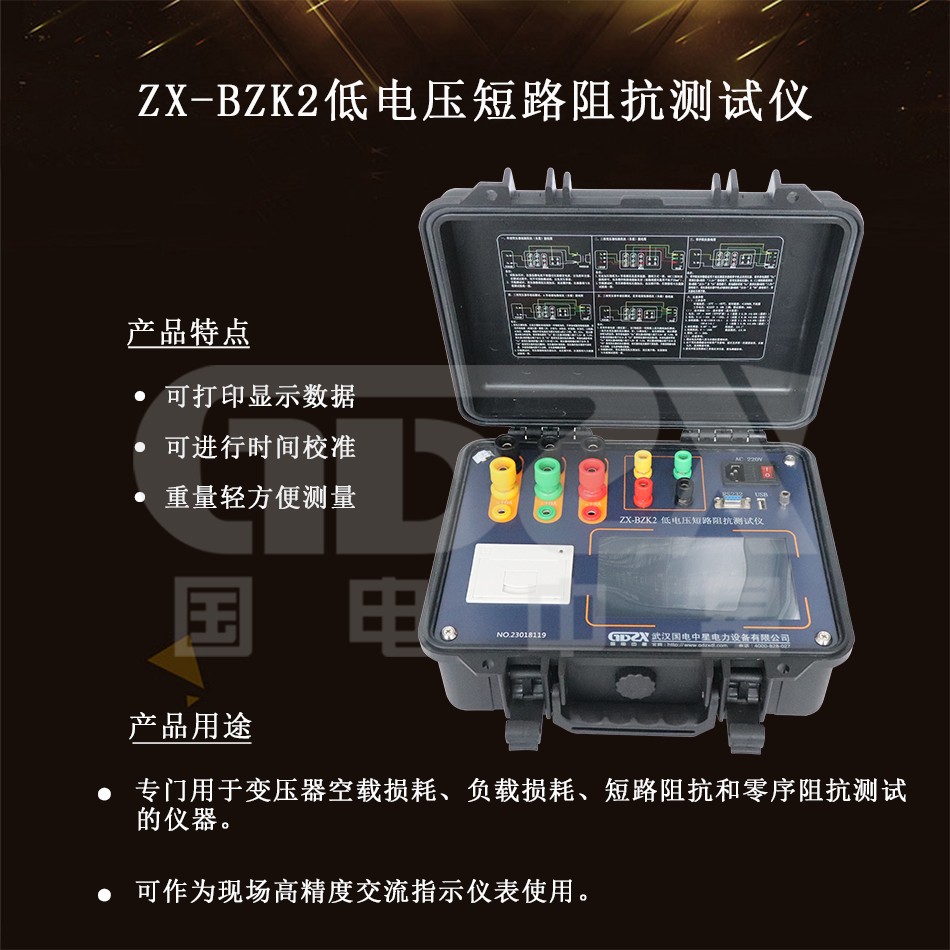

ZX-BZK2低電壓短路阻抗測試儀用于現場和試驗室條件下對配變、35KV級及以上主變壓器進行短路阻抗測量的儀器。儀器采用大屏幕彩色液晶顯示，中文菜單及提示，觸控操作，簡單方便。配有高速熱敏打印機，有記錄存儲功能，方便數據的存儲和打??；保存的數據可通過U盤轉存到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，使用該儀器可大大提高工作效率，減輕勞動強度。該儀器設計精巧，功能強大。

性能特點

1.三相短路阻抗測量：顯示三相電壓、電流、功率；短路阻抗（Zk）、短路電抗（Xk）、短路電感（Lk）、短路阻抗電壓（Zke）,自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。三相變壓器單相法測試，可用于檢查三相變壓器單相的缺陷。

2.單相短路阻抗的測量：除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。

3.零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。

4.負載損耗測試：具有三相變壓器低電壓等值負載測試功能，比較各單相的負載電流、負載損耗的變化和對稱性來判斷變壓器性能。

5.空載損耗測試：具有三相變壓器空載測試功能，通過對各相空載損耗的分析比較，觀察空載損耗在各相鐵心中的分布狀況，發現繞組與鐵芯磁路有無局部缺陷，判斷變壓器鐵心結構是否有松動等。它是判斷產品合格與否的輔助方法，也是查找故障的有效方法。如果無三相試驗電源或者需要對三個鐵芯柱進行缺陷分析時，則可以對三相變壓器進行單相空載試驗。

6.在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓互感器，儀器可設置外接電壓互感器的變比，直接顯示施加的電壓值。

7.儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。

8.儀器備有232接口，可外擴功能。

9.儀器自帶打印機，可打印顯示數據。

10.內置不掉電存儲器，可儲存160組測量數據。

11.儀器備有U盤接口，用于存取測試數據。

12. 日歷、時鐘功能，可進行時間校準。

13.儀器測量范圍寬、精度高、穩定性好；體積小、重量輕方便測量。

技術參數

1.基本量程

1)電壓輸入：測量范圍1～660V

10V ～ 600V ±(讀數×0.2% ±0.05%(量程))

2)電流輸入：測量范圍1mA～ 110A

1A～ 100A，0.1A～10A±(讀數×0.2% ±0.05%(量程))

3)功率： COSΦ ＞0.1 ±(讀數×0.5% ±0.05%(量程))

0.02 ＜ cosΦ ＜0.1±(讀數×1.0% ±0.05%(量程))

4)頻率測量：45～65(Hz) 準確度±0.003Hz

5)相位測量：0.00°～ 360°準確度±0.1°

6)短路阻抗：0～100 測量精度：±0.5%

7)儀器顯示：5位數字

2.擴充量程：電壓電流可通過互感器擴充到所需的任意值，其它相應參量?jī)x器能按互感器的倍率自動地做相應調整。

3.其它參數

1)環境溫度：-10℃～45℃

2)相對濕度：≤90%RH

3)預熱時間：＜5分鐘

4)工作電源：AC 220V±10% 50Hz±5Hz

5)外形尺寸：325×278×145mm

6)儀器重量：4.25kg (不包括測試線)
