產品簡介

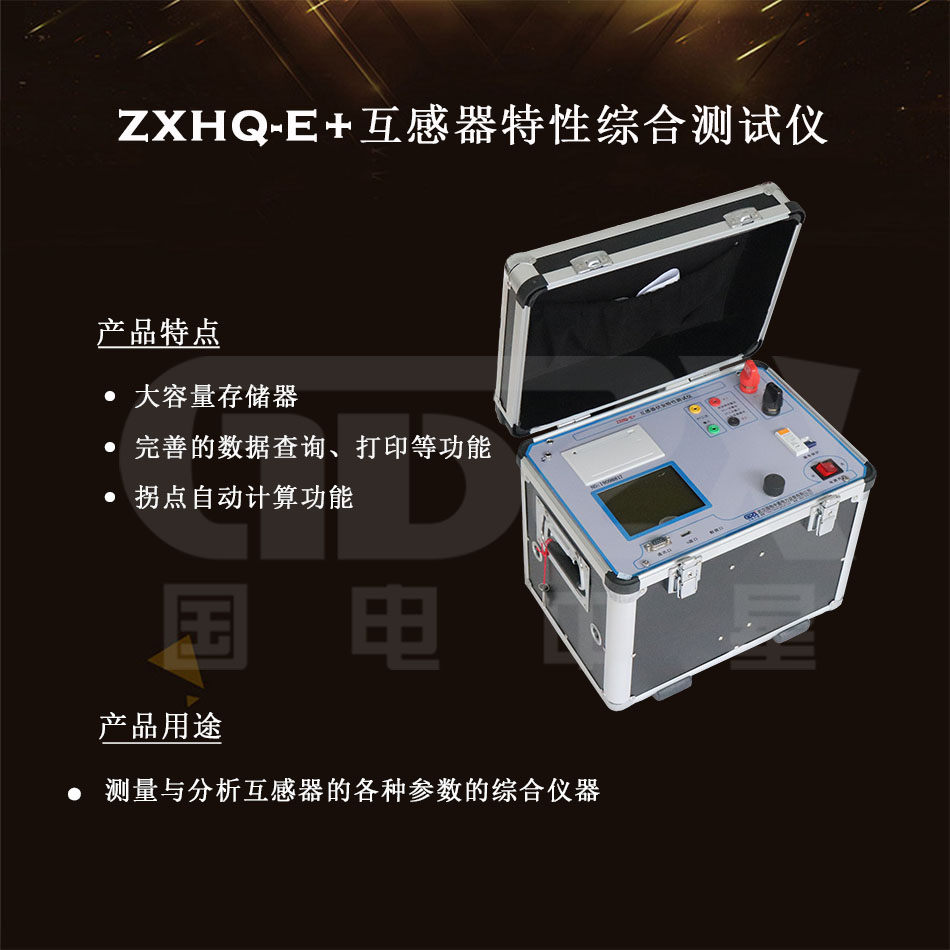

ZXHQ-E+互感器特性綜合測試儀僅需進行簡單的數字設定：設定測試電壓、電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。

產品特性

1.功能

可測試CT/PT的：“伏安特性"，“5%、10%和15%誤差曲線"，“變比、極性"，“二次負載"，“二次回路"，“二次耐壓"，退磁功能。

內設功能狀態說明，無需說明書，極易操作、掌握。

2.輸出電壓高、容量大

伏安特性試驗：220V單機輸出電壓高達600V.變比測試：電流輸出高達600A。設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。

調壓分辨率小可以達到0.15V

3.大屏幕全漢化圖形界面、旋轉鼠標操作

測試時直接顯示伏安曲線圖，坐標自動縮放，清晰美觀，直觀方便。

面板自帶打印機，可隨時打印曲線圖及測試數據。

操作采用本公司的光電旋轉鼠標進行。取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單，只需左旋、右旋、點擊，便可完成所有操作。

4.附加功能

1)帶有大容量存儲器，可存儲2000組測試數據，數據掉電不丟失。

2)具有完善的數據查詢、瀏覽、打印、清空等功能。

3)拐點自動計算功能，試驗數據篩選打印功能。

4)背光軟件調整功能；自帶日期/時間功能。

5)帶有RS232通信接口，可以通過接口將數據上傳至電腦保存、顯示編輯、打印。

6)帶有U盤接口，可通過接口將數據上傳至電腦保存、顯示編輯、打印。

7)單機一體化，重量輕，僅重20Kg，方便攜帶，便于流動試驗。

技術參數

輸入電壓

輸出電壓

輸出電流

功 率

測量精度

CT伏安輸出

220V

0～1000V

20A

3kVA

<0.5%

PT伏安輸出

220V

0～330V

3kVA

<0.5%

CT變比輸出

220V

0～8V

600A

―――

<0.5%

PT變比輸出

220V

0～1000V

―――

<0.5%

CT變比測量

比值顯示：999.9K:5/1

<0.5%

PT 變比測量

比值顯示：999.9K:100、150、100/3、100/√3

<0.5%

二次通流

電流：0-200A

時間：5分鐘

二次耐壓

電壓：0-1000V

時間：5分鐘

工作溫度

-10～55℃

工作電壓

AC220V（±20%）50Hz

尺寸

350×240×270

重量

20Kg
