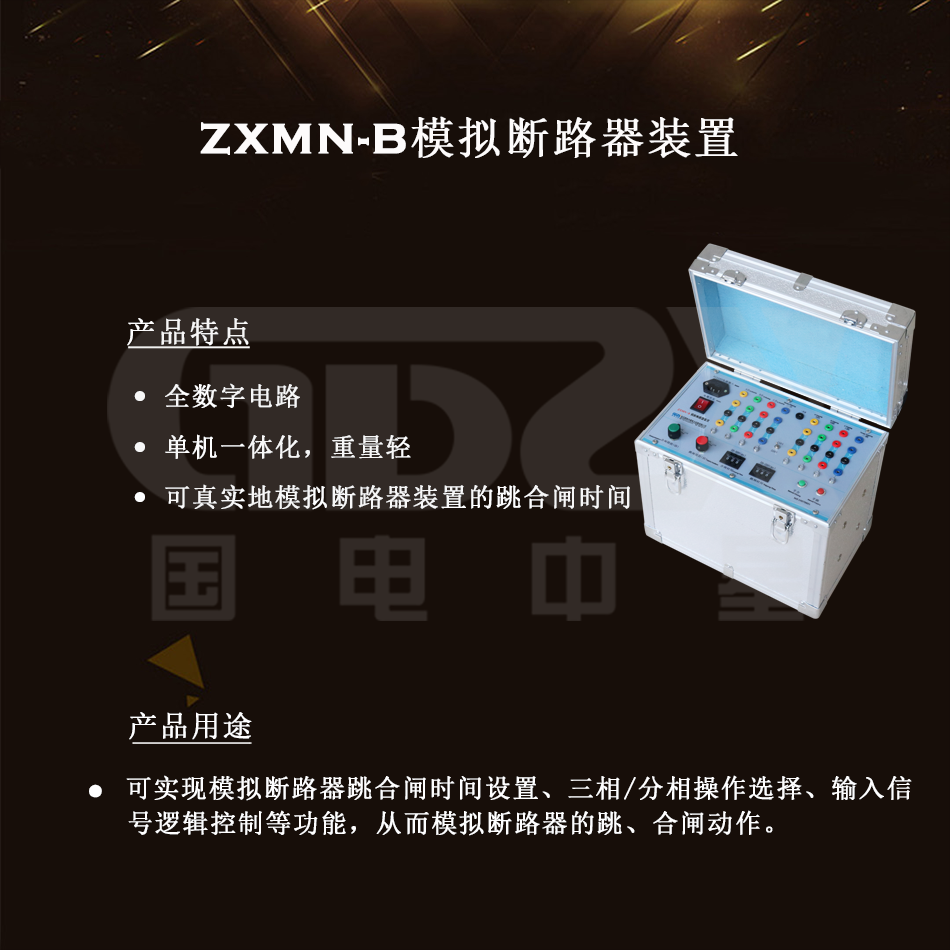

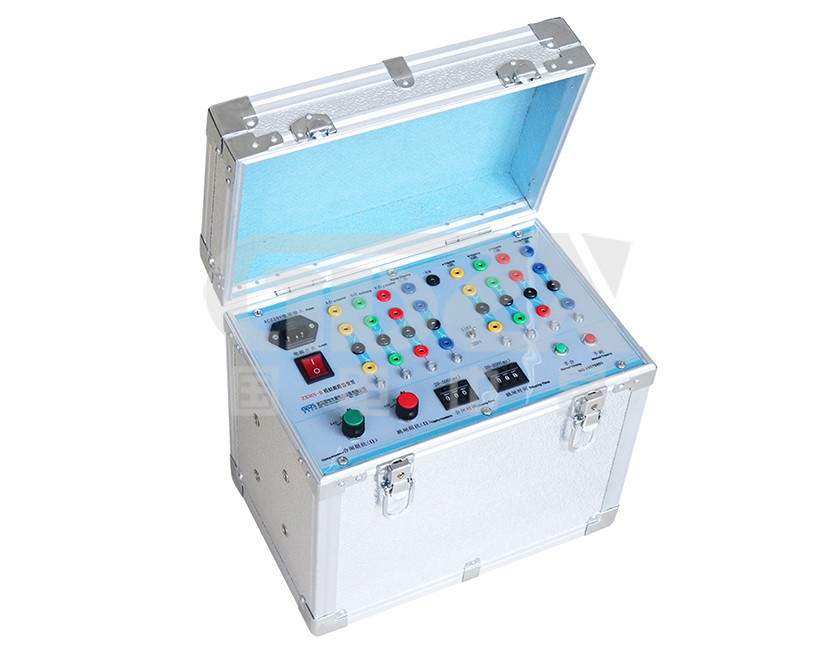

產品簡介

ZXMN-B模擬斷路器裝置主要用于電力系統斷電保護裝置或成套繼電保護屏的整組試驗，可真實地模擬斷路器裝置的跳合閘時間。在整組試驗時模擬高壓斷路器的跳閘及合閘，以避免由于重復的整組試驗造成斷路器反復分合帶來的不良影響。

性能特點

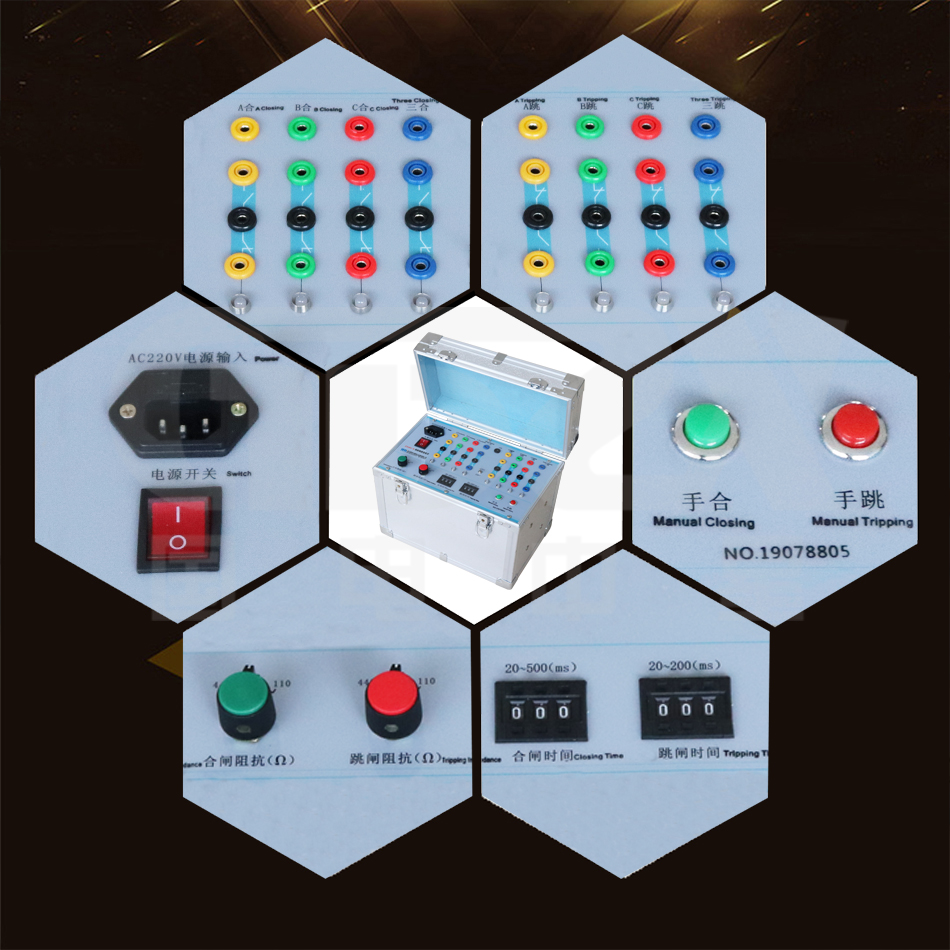

本儀器采用全數字電路，時間為數字撥碼設置，可實現模擬斷路器跳合閘時間設置、三相/分相操作選擇、輸入信號邏輯控制等功能，從而模擬斷路器的跳、合閘動作。

技術指標

1.供電電源：AC200V±10%

2.跳合閘操作為電源電壓：DC220V、DC110V

3.跳合閘阻抗選擇：440Ω、220Ω、110Ω

4.合閘時間選擇：20-200ms

5.跳閘時間選擇：20-100ms

6.模擬斷路器常閉/常開接點容量為AC220V/5A。
