產品簡介

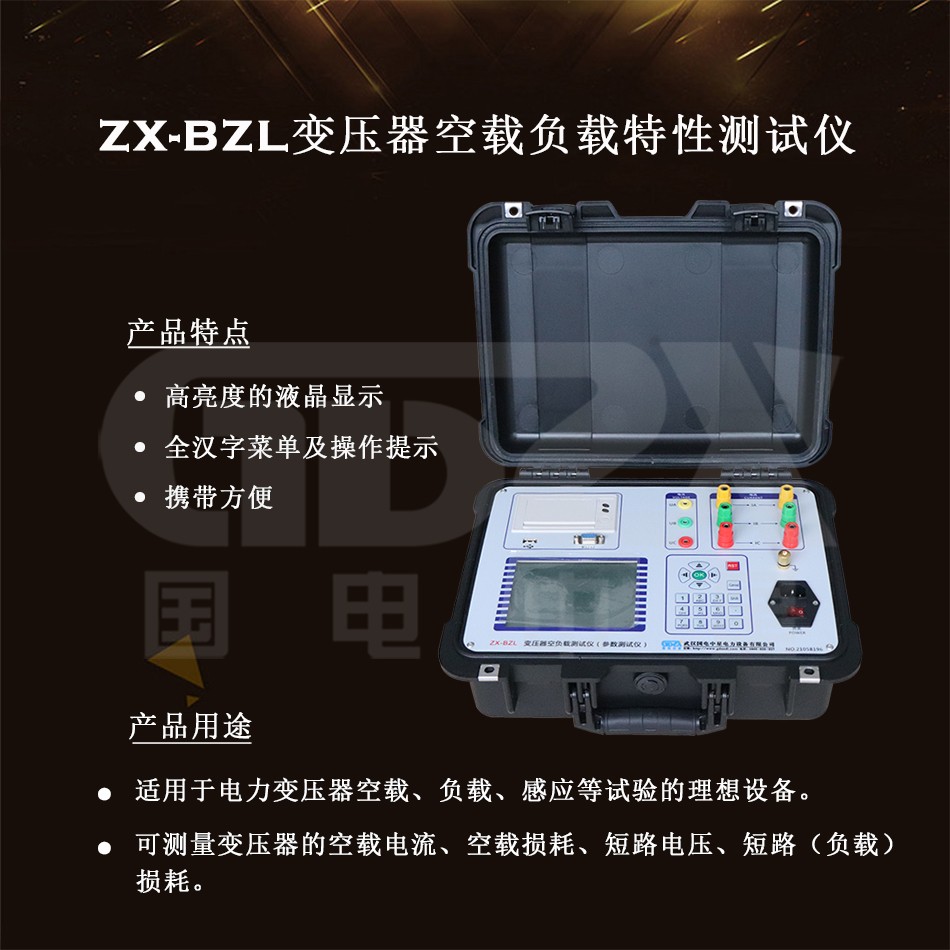

ZX-BZL變壓器空載負載測試儀按照 JB/T501－91《電力變壓器試驗導則》和GB1094－96《電力變壓器》的技術標準要求, 能同時測量單相或三相電力變壓器的交流電壓有效值，電壓平均值、有效值、有功功率、功率因素和頻率等電量參數，測量精度為0.1級，智能化、專業化設計、適用于電力變壓器空載、負載、感應等試驗的測試，是傳統指針式儀表的理想換代設備。

產品別稱

變壓器空負載測試儀、變壓器空載及負載特性測試儀、變壓器損耗測試儀、變壓器空載負載測試儀

產品特性

1.可測量變壓器的空載電流、空載損耗、短路電壓、短路（負載）損耗。

2.可進行諧波試驗，分析至31次諧波。

3.儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單。

4.做三相變壓器的空載、負載試驗時，儀器能自動判斷接線是否正確，并顯示三相電壓、電流的相量圖。

5.單機可以完成1000KVA以下的配電變壓器全電流下的負載實驗的測量；在三分之一額定電流下可完成3150KVA以下的配電變壓器的負載試驗的測量（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數）。

6.所有測試結果均自動進行相關校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。

7.320x240大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。

8.儀器可以由用戶預設40組被試品參數，而且這些參數可以根據需要隨時刪除和增加，使用非常方便。

9.帶USB接口可以接入U(xiǎn)盤以便導出數據和升級軟件;

10.自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理。

11.面板式熱敏打印機，可現場快速打印試驗結果。

12.數據（試品設置、測量結果、測試時間等）具備掉電存貯及瀏覽功能，可以存儲500組實驗結果，能與計算機聯機傳送數據。

13.允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。

技術參數

1.環境條件

1) 溫 度：－5C～40C

2) 相對濕度：<95%（25C）

3) 海拔高度：<2500m

4) 外界干擾：無特強震動、無特強電磁場

5) 供電電源：220VAC±15%，50Hz~60Hz

2.測量范圍

1) 電壓：10～600V

2) 電流：0.5～60A

3) 頻率：45Hz～65Hz

3.測試精度

1) 電壓、電流、頻率：測量精度0.2級

2) 功率：測量誤差 < ±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）

4.絕緣強度

1) 電壓、電流輸入端對機殼的絕緣電阻≥100M?。

2) 工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
