產品簡介

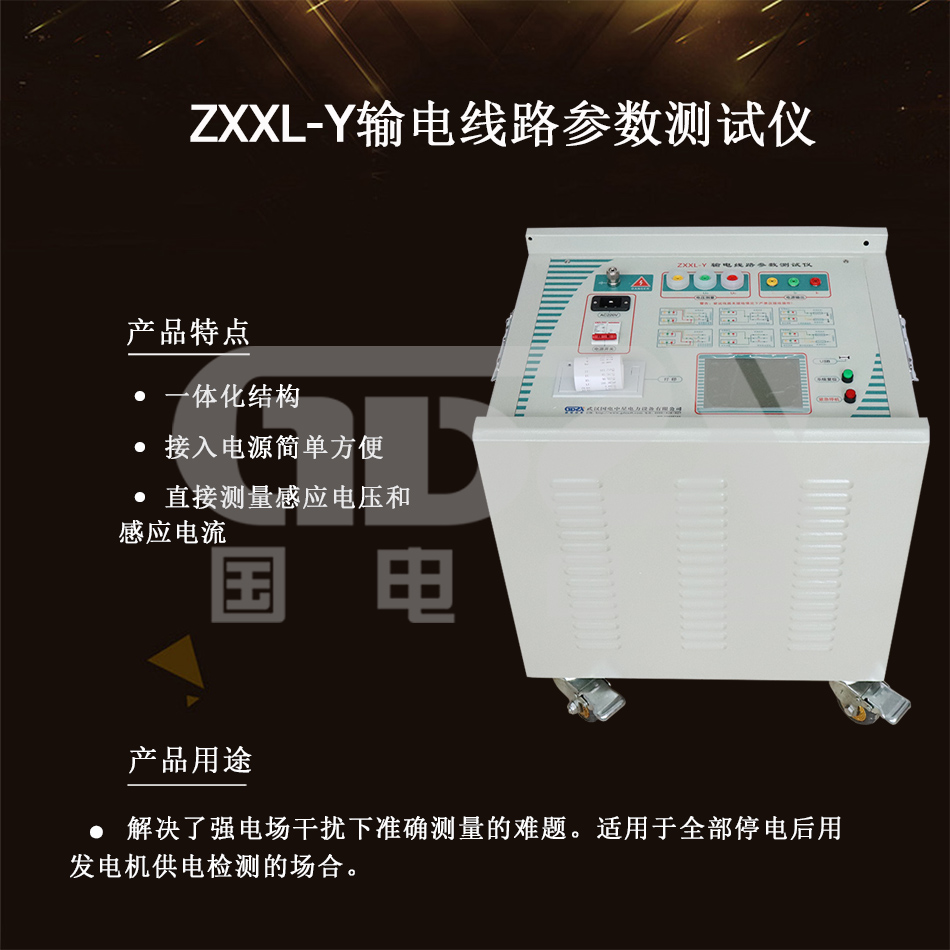

ZXXL-Y輸電線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5H和55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。。

產品別稱

異頻線路參數測試儀、異頻參數測試儀、線路參數測試儀、工頻參數測試儀、抗干擾參數測試儀、線參測試系統

性能特點

1.一體化結構，體積小、重量輕。儀器內部高度集成化，把傳統測量方法中將近一卡車的設備器材全部集成在一體化主機箱內；是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種便捷的試驗手段。

2.接入電源簡單方便。儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。

3.抗感應電壓能力。儀器內部采用抗感應電壓電路，保證儀器能夠承受更高的感應電壓（抗感應電流能達到60A），能夠在3萬伏的高感應電壓下正常工作。

4.直接測量感應電壓和感應電流。儀器內部采用抗感應電壓電路，保證儀器能夠承受更高的感應電壓，正因如此，儀器也就能直接測量感應電壓和感應電流，并且能判斷儀器能否測量該線路。

5.變頻技術、測量?？垢蓴_能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?5Hz和55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。

6.高速處理器?？焖伲瑑x器內部采用專業的快速數字信號處理器作為處理核心，在保證測量數據的前提下，大大的提升了一起本身的運算處理能力。

7.操作簡單。外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；避免因改接線時感應電壓對實驗人員的傷害。

8.海量數據存儲。儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。

9.科學的數據管理。儀器數據可以通過U盤導出，可在任意一臺PC機上查看和管理數據并可做成工作報告。

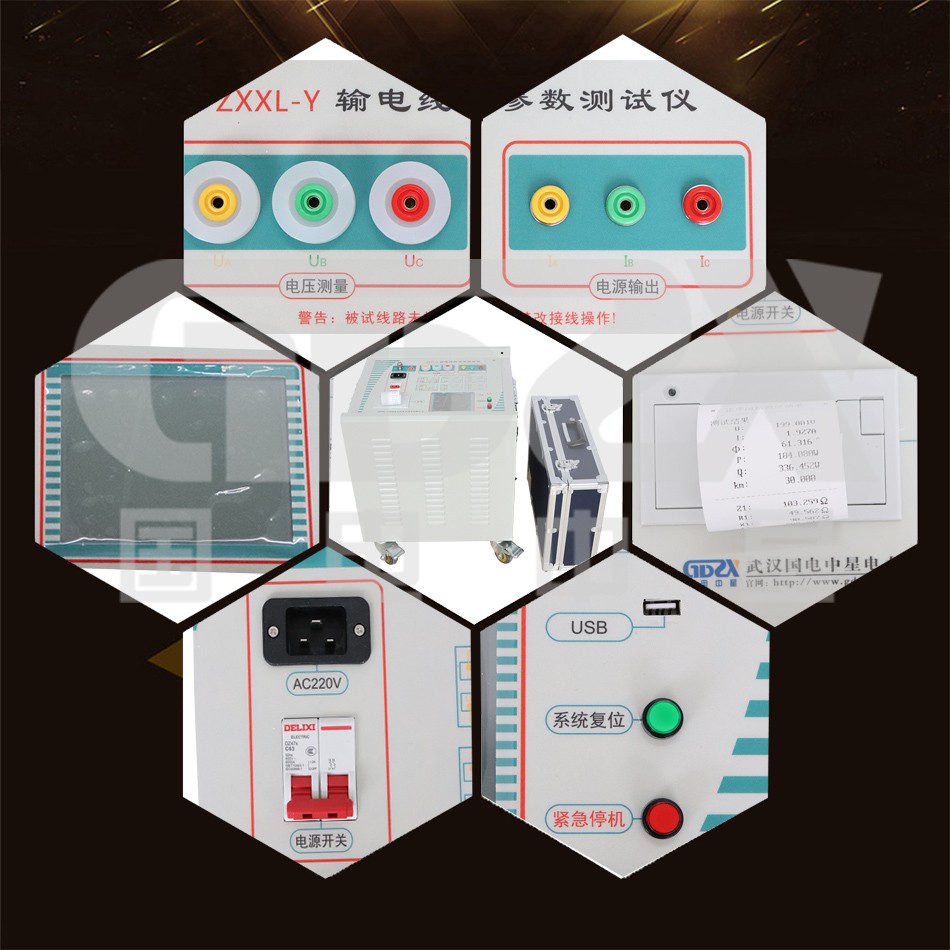

10.全觸摸超大液晶顯示。操作簡單，儀器配備了全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。

11.操作保護。儀器內部專門設計檢測接地的功能，來判斷儀器在現場是否接地良好，如果接地虛接，或者沒有接上，儀器會自動判斷，禁止使用人員操作，確保人身，和保護儀器的使用。

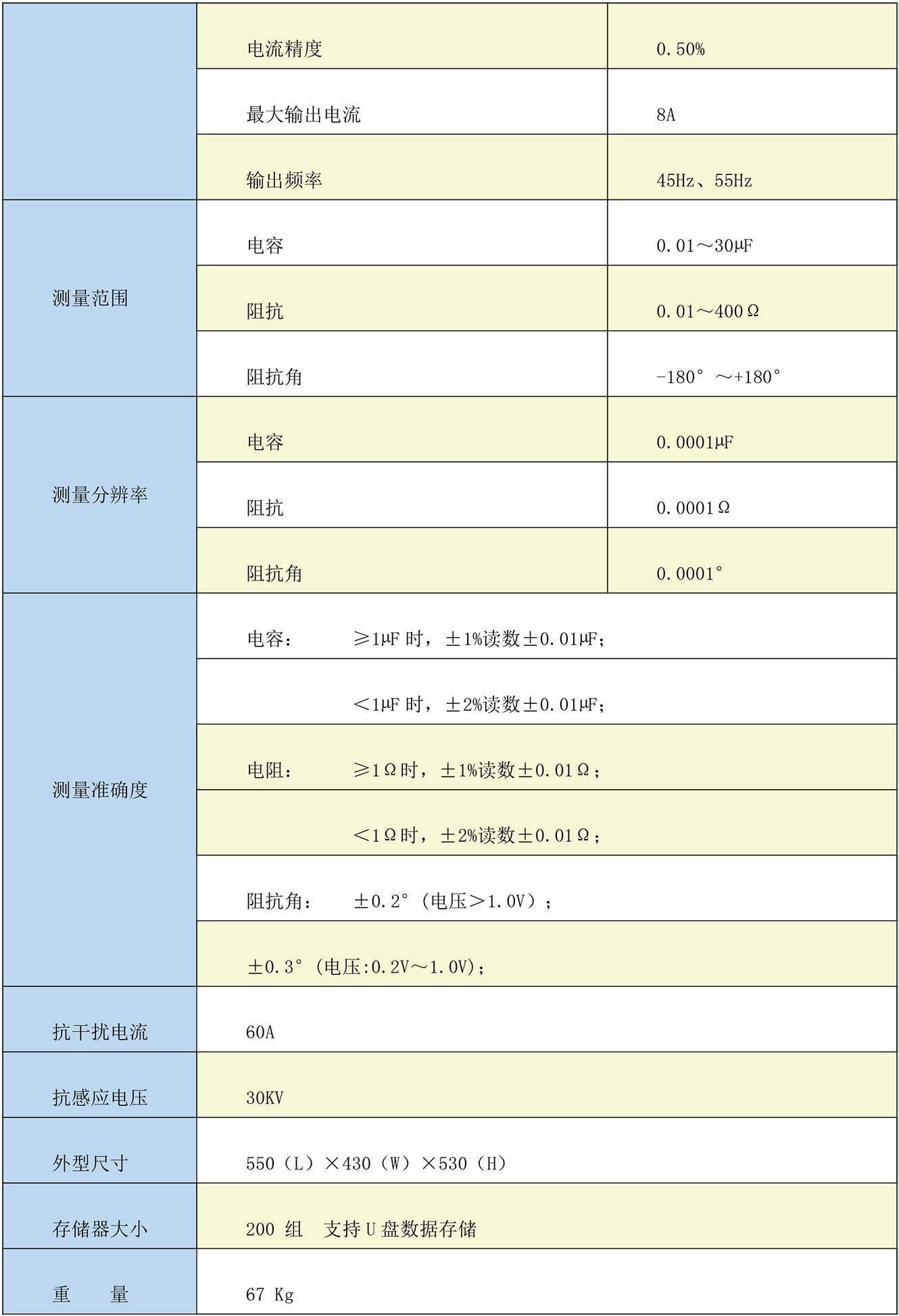

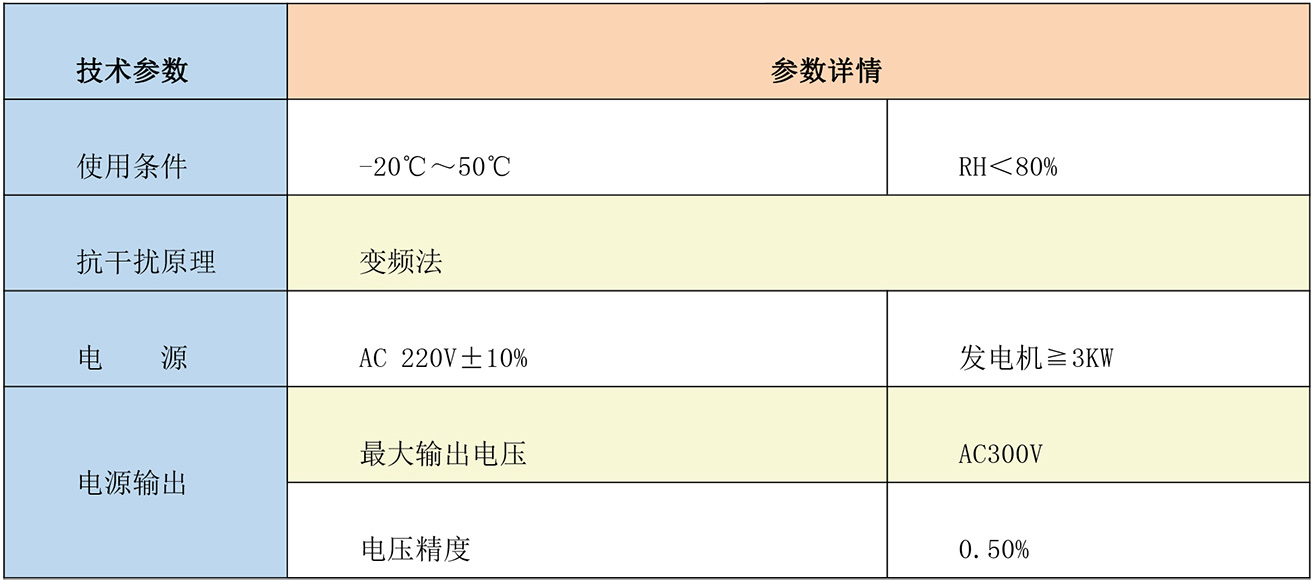

技術指標
