HJDM120 - 25小拉機適用于各類線材加工工廠、電子制造企業以及相關科研機構等場所。建議放置在干燥、通風良好、光線充足且地面平整堅實的室內環境中，需避免潮濕、粉塵過多以及有腐蝕性氣體的場所，以保證設備的正常運行和使用壽命。同時，應預留足夠的空間用于設備操作、維護以及人員通行，設備周圍至少保持1 - 1.5米的操作空間。

二、工作原理

小拉機通過臥式四軸結構協同運作。首先，將待加工的金屬線材從進線口引入，經過多個模位逐步實現線徑的拉細。其動力系統由功率為8.5KW的電機提供動力，驅動塔輪旋轉。在PLC + 伺服控制系統的調控下，根據預設的參數，塔輪以合適的速度和張力牽引線材通過各個模具。在模具的作用下，線材不斷發生塑性變形，從而達到設定的出線直徑。整個過程中，控制系統實時監測和調整相關參數，確保出線速度、張力等保持穩定，實現、的線材拉制。

三、產品結構

（一）主體結構

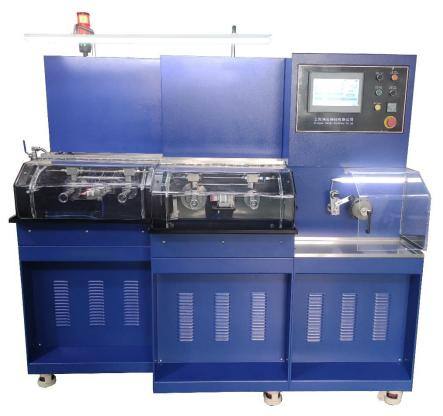

設備主體為臥式四軸結構，由堅固的金屬框架構成，保證了設備運行時的穩定性和剛性?？蚣苌习惭b有多個關鍵部件，包括進線裝置、出線裝置以及中間的加工模位組件。

（二）動力系統

配備8.5KW的電機，為整個拉制過程提供動力。電機通過傳動裝置與塔輪相連，將動力傳遞給塔輪，使其能夠帶動線材運動。

（三）控制系統

采用PLC + 伺服控制系統，由可編程邏輯控制器（PLC）對設備的運行邏輯進行控制，伺服系統則控制各個執行部件的運動，如塔輪的轉速、張力等。同時，搭配10.2寸真彩觸摸屏人機界面，方便操作人員進行參數設置、運行監控以及故障診斷。

（四）加工模位組件

包含多達25個模位，可根據不同的加工需求安裝相應的模具。模具采用優質材料制成，具有高精度和高耐磨性，能夠保證線材拉制的尺寸精度和表面質量。
