TM-OnSite隧通隧道三維激光掃描軟件一. 概述TM-OnSite隧通隧道三維激光掃描軟件安裝于便于攜帶的高性能平板電腦上，可在隧道施工現場連接三維激光掃描儀進行密集點云的掃描與測量。在隧道現場進行隧道整體超欠挖分析與厚度分析，生成顏色生動、層次分明的點云色譜圖?？稍O置任意間隔生成斷面超欠挖與厚度分析圖。平板電腦還可以現場連接全站儀，根據點云超欠挖及厚度分析結果，驅動全站儀使用紅色激光點對隧道的相應區域進行放樣，便于隧道現場施工處理。

一. 優勢1. 平板電腦搭載，便于攜帶

2. 形象直觀的呈現真實隧道三維點云視圖

3. 一鍵完成隧道整體超欠挖分析，范圍廣，盲區少

4. 無線連接掃描儀進行隧道掃描，自動化作業減少遮擋

5. 現場生成隧道點云與斷面分析結果，指導施工處理

6. 連接全站儀自動放樣，提高準確度

二. 特點1. 支持連接多種型號的全站儀進行隧道測量、放樣

2. 可無線連接掃描儀進行隧道掃描

3. 可導入多種格式的隧道點云數據，隧道點云采集、分析無縫對接

4. 現場生成隧道整體超欠挖分析結果，海量點云覆蓋隧道各個關鍵測量位置，有效減少測量盲區

5. 快捷的去除隧道點云中的無關噪點，提高分析效率與分析結果準確率

6. 任意里程間隔生成斷面超欠挖與噴錨襯砌厚度分析結果

三. 功能 1. 點云預處理

反選刪除點、設計斷面去噪多種一鍵去噪方式去除隧道點云中的無關噪點，提高隧道點云分析效率與準確度

2. 點云密度采樣

合理降低隧道點云密度，顯著提高點云分析速度，減少在隧道現場的滯留時間

3. 隧道整體超欠挖分析

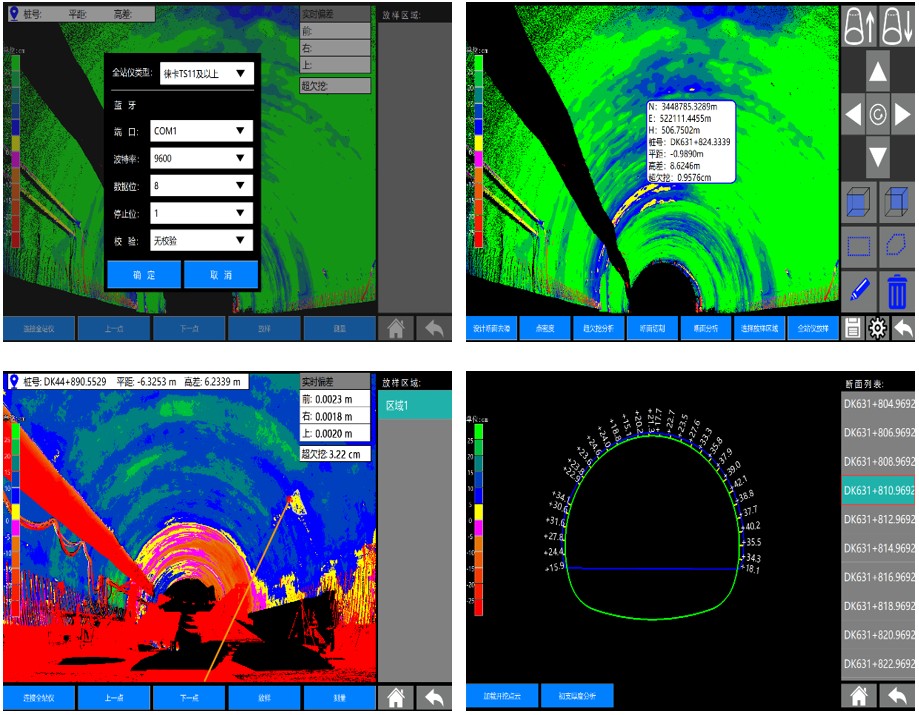

現場對導入的隧道點云數據進行整體侵限分析，生成顏色生動、層次分明的點云色譜圖，直觀展示當前里程隧道的超欠挖情況，可查看任意一點的坐標、里程、平距、高差、超欠挖分析值，快速評估隧道施工質量

4. 斷面切割、分析

任意里程間隔切割點云，生成斷面超欠挖與噴錨襯砌厚度分析結果，任意高度裁剪點云，準確分析有效范圍內的點云數據

5. 選擇、記錄超欠挖區域

在隧道點云中選擇超挖或欠挖區域后，自動記錄選擇的超欠挖區域，分析選擇區域內、小超欠挖值，記錄選擇區域的坐標參數，生成里程與坐標文件，為后續的放樣工作提供準確的定位信息

6. 全站儀放樣

連接全站儀對記錄的放樣區域進行手動或自動的測量和放樣，為現場施工處理提供指導
